Gromus пишет:Решил подключить противотуманки. Торпеда всё равно была разобрана.

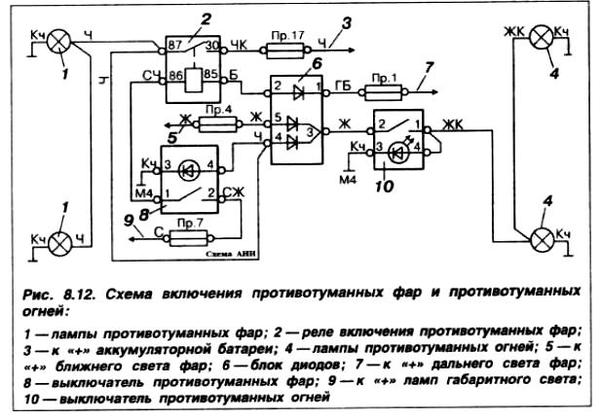

Использовал эту схему


После поиска звуковым ренератором от реле H, где-то возле приборки нашел 9-ти штырковый разъем "мама", который имеет следующий подвод проводов (слева направо и вниз):
серый - "+" габаритных огней
черный - от 87 контакта реле H
бело-черный - от 86 контакта реле H

коричневый - корпус
белый - от 85 контакта реле H
Бело-голубой - "+" дальнего света

желто-красный - к огням
желтый - "+" ближнего света
*** - на переключатель света (я не использовал)

Готовый разъемчик получился. Осталось найти выход на фары. Выход "+" оказался возле насоса АБС - черный провод с разъемом. Подобрал диоды и собрал по готовой схеме. Для соединения с выше описанным разъмом использовал родного "папу", который остался от старой проводки. Подключил на него кнопки фар и огней. Подключение огней уже было, ну а подключить фары осталось делом техники.
Вот и все.
