Сигнализатор фар

[gricha]

Наверно просто есть разные схемы этого девайса. Вот это наверно самый простой. При таком подключении будет пикать от всех дверей.

ПС. Хотя у меня тоже кричит только от водительской.

[FORMUS]

Братан, сам подключал? Должно быть

Дзинькалка робит только при включенных габаритах и открытой водительской двери! Остальное не правильно!

[Incredible]

Дзинькалка робит только при включенных габаритах и открытой водительской двери! Остальное не правильно!

У меня тоже так работает.
А отдельный контакт, я вроде пытался куда-то подключить, иначе она у меня не дзинькала, вроде его на массу подключил, хотя сейчас не помню, надо панель разбирать, а машина далеко. Там надо посмотреть что написано, около контакта, какая цифра, если "30", то это постоянный плюс, если "31" - это постоянная масса, если "15", то это появляющийся плюс, например при включении зажигания. Поправьте мне если я не прав.

PS: да и зачем нужно чтобы она дзинькала когда другие двери открыты?

[drapieznik]

извиняюсь, что эта схема "пропала" из страницы ссылки, которую я давал выше - чертов РадикалРу...

[sergant3]

ВО! Эта схема как раз с отдельным контактом "30-45". Я её тоже "вручную" изучал
А схемы с отдельным контактом "31" я не нашел, бздынькалки такой тоже...

[Incredible]

drapieznik
По контактам что-то похожее, на то с чем у себя разбирался.

[sergant3]

drapieznik
А в схемке вроде есть ошибка? Сам рисовал или скатал откуда то?
должно быть
30-45 – питание от габаритов
31-82 – водительская дверь
31-83 – пассажирская дверь
31-84 – пассажирская дверь
31-85 – пассажирская дверь
31-В7 – на плафон освещения
вроде так....

[drapieznik]

sergant3
схема проверена и сверена лично мною. Отрисована моей рукою с моего сигнализатора, который уже установлен в моей Сиерре. Вот тема, в которой я изложил ее первоначально. http://ford-club.org.ua/board/index.php ... =39114&hl=
Если не доверяете мне лично, можете самолично, по плате отследить соответствующие проводники и составить собственную. Само устройство весьма просто в схематическом плане, и сложностей у Вас особых не возникнет...
И специально, для облегчения Вашей задачи, даю увеличенные фото требуемых участков девайса


заранее приношу извинения, что схема от руки, а не в MicroCAP-е...

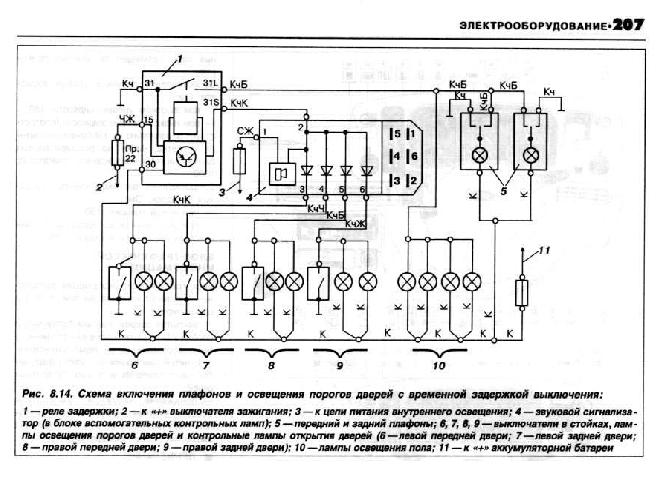

еще как дополнение - схема Хайнесса
"Haynes Ford Scorpio Service And Repair Manual"



и дело не в том какие точно обозначения, - а как в реальности что куда подключается, ибо было два (если не больше) варианта сигнализаторов, а схем скорпио тоже было несколько. Тоесть нужно ориентироватся именно по реальному "баззеру", по его реальной схеме, чтоб все работало должным образом.

[Миротворец]

так чтоб воткнуть эту штуку надо верхнюю часть торпеды снять?

[sergant3]

drapieznik, на твоей схеме (ручной) диоды к операм не подключены...
а так то всё правильно.
Миротворец, ДА! Но можно и поизвращаться снизу...

[drapieznik]

Уважаемый sergant3 - позвольте спросить, - а зачем к операционным усилителям подключать диоды-розвязки концевиков дверей?? Может соизволите мне на фото монтажной платы указать еще одно соединение диодов, кроме как "массе" посредством диода D3, которое указаное на схеме.. Мне будет крайне интересно...

Повторяю еще раз - я нарисовал только принципиальную, реальную схему самого изделия (конкретной версии), но не его подключения в отдельно взятой машине.

[sergant3]

кроме как "массе" посредством диода D3

А, ну да... Я рисовал подругому... Поскоку массы(корпуса прибора) там как таковой нет, она там появляется на "82" ноге при открытии вод. двери. Сбили меня с понталыку символы заземления... Сорри.
Ваще бздынькалку можно 2-мя проводами прицепить, "30-45" или "58-" к габаритам, "31-82" к водительскому концевику. Работать будет. Этот вариант у меня на сиерре работает.

[Братан]

Подключал ее я сам. Но у меня возле этого девайса был штекер 6-пиновый, именно от пищалки. Вот его я и подключил. Одноконтактного рядом обнаружено не было. Поэтому одноконтактный разьем остался неподключенным.

Мне еще при продаже сигнализатора сказали, что он на какого-то ниссана подходит, но стоит на нисана - 50 баксов, а я купил за 5 баксов.

Короче, спасибо всем. Я так понял, единственный минус, что бздынькает от открытия всех дверей. но как убрать это я не знаю. Да и не буду, наверное.

[FORMUS]

... бздынькает от открытия всех дверей. но как убрать это я не знаю...

видимо, можно проводку доработать кусачками

[Братан]

FORMUS может и можно, но тогда именно от самого сигнализатора я так понял? Да ну его. Просто загнался я с этим контактом!
