неопознанные разъемы

[Dronchik]

вот они!


и ещё вопросик! ответная часть к этому большому штекеру(питающему всю эту косу) какую имеет длинну и где она находится под торпедой? и в какой штекер приходит? а то у меня под торпедой есть две большие незадействованные колодки!

[Bush]

К фишкам указанные стрелкой как раз и подключаются задние стеклоподъемники, соответственно правой и левой стороны.
Вот длину проводов с большим штекером, не подскажу. Но рассчитывай на то, что они должны быть уложены по полу, через пассажирское сидение.

[Dronchik]

Bush
Спасибо!

[gricha]

Еще предположение по поводу пяти штырькового разъема. У тебя работают задние стеклоподъемники? А то мне кажется, что это разъем как раз для них, но он должен располагаться под передними сиденьями.
И еще, ни разу не встречал у себя провода в белой оплетке, похоже это уже колхоз.

Задний стеклоподъемник как раз один только и работает. Может это действительно подключение второго (вопрос риторический)?
Спасибо. Обязательно при первой возможности проверю.

Зеленые - для кнопок подогрева сидений.

А случайно не вкурсе где должны выходить и как выглядят провода либо разъемы непосредсвенно для подключения обогрева? Ато как раз думал подогрев уставновить и хотел колхозить, а так если есть кнопки, то похоже где-то должна и воходить напруга.

[Dronchik]

А случайно не вкурсе где должны выходить и как выглядят провода либо разъемы непосредсвенно для подключения обогрева? Ато как раз думал подогрев уставновить и хотел колхозить, а так если есть кнопки, то похоже где-то должна и воходить напруга.

Ну дак на моё фото посмотри! красный и чёрный штекеры! они и есть на обогрев сидух

[gricha]

Ну дак на моё фото посмотри! красный и чёрный штекеры! они и есть на обогрев сидух

Ок. Спасибо. Теперь можно мастерить.

[pa4a]

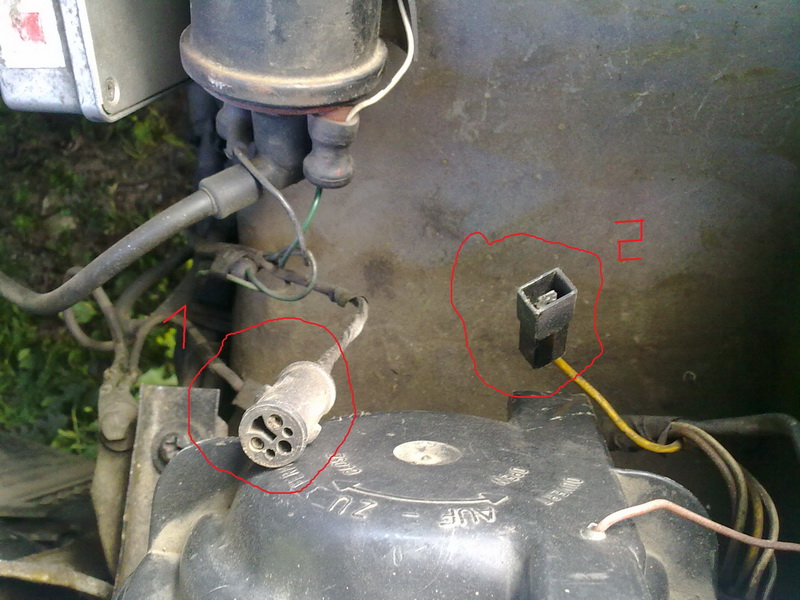

Здраствуйте! Помогите познать два разъема, которые находятся возле левой фары.

[novikoff]

ну тыб еще фотки выложил, а-то так ваще сложно понять о чем речь идет.

[pa4a]

бля забыл, ща выложу

[sergant3]

1 - не корректрор ли УОЗ без хвоста?
Вроде умный карб?

[pa4a]

А куда этот корректор подрубается, где должна быть вторая такая фишка?

[sergant3]

Там 3 провода на хвосте. Все на массу крепятся. Желтый - чтоб мозг держал и помнил 850об., красный и синий опережают зажигание на 2 и 4 градуса (или наоборот). Но это в хвосте цвета. В разъёме на фото они другие, это так конструктора задумали. Скажи цвета проводов, и я скажу куда какой цеплять...

[pa4a]

Хорошо севодня схожу посмотрю.

[Толстый 757]

sergant3
+500

[pa4a]

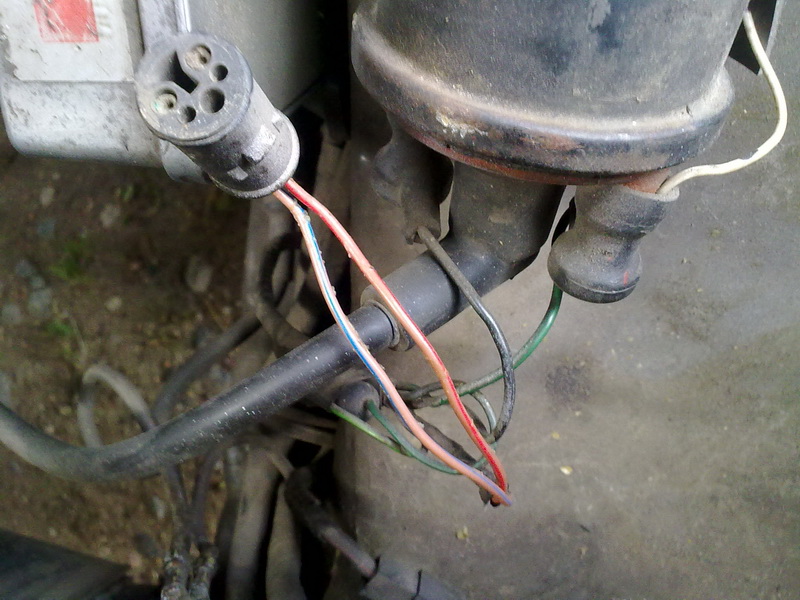

Вот фотка, но я уже вроде разобрался: если подключить на массу - КчК провод уменьшает УОЗ на 2 градуса, КчГ - на 4, а КчК и КчГ - на 6 градусов.

[pa4a]

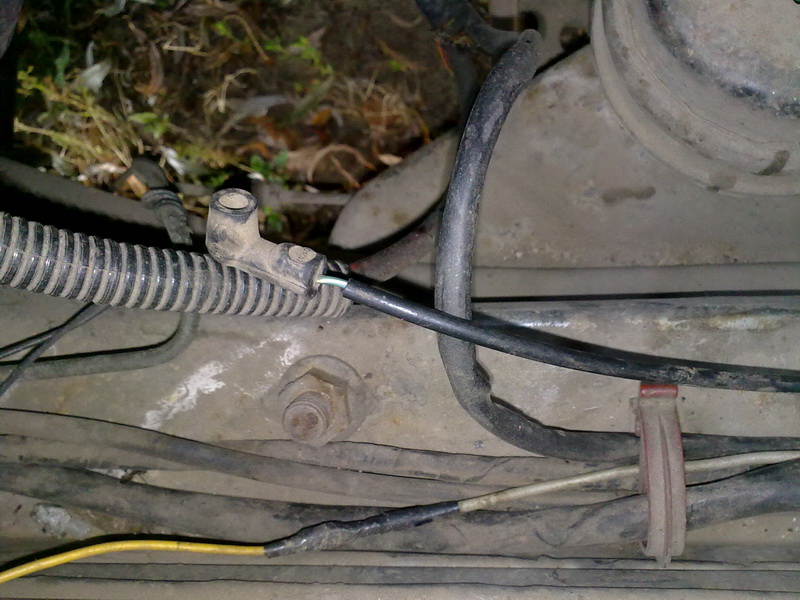

Вот еще помогите распознать еще один разъемчик, он находится внизу на правом крыле. Цвет провода голубой с белой полосой!

[ford1972s]

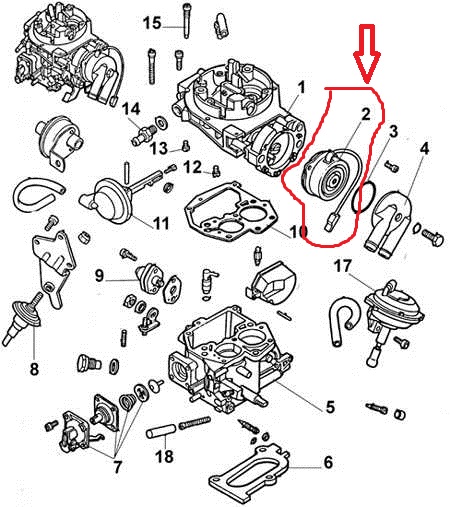

На генраторе есть третий вывод,оттуда этот провод,идет на подогрев термопружины карбюратора(автоподсос).

[pa4a]

Ты имееш ввиду биметалическую пружину пускового устройства?

[ford1972s]

ага.

[pa4a]

Так ведь там провод идет один который отходит от биметалической пружины и идет в какомуто датчику во впускном коллекторе!
