Снова про TPS(ДПДЗ)

[StaVka]

Сегодня в фирменном магазине приобрел себе ДПДЗ(на рисунке)
А разъема в комплекте не было,у меня старый ДПДЗ без разъема
Подскажите от чего можно разъем впиндюрить или так можно провода к ноге припаять

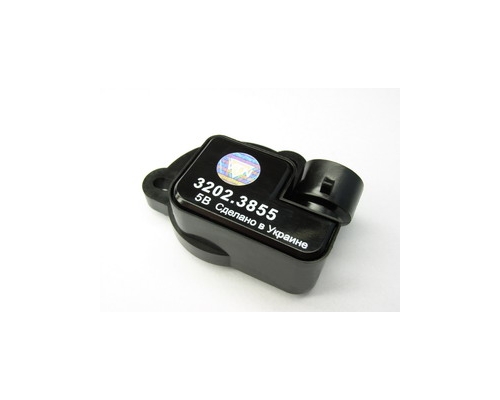

Датчик ДПДЗ(волга)

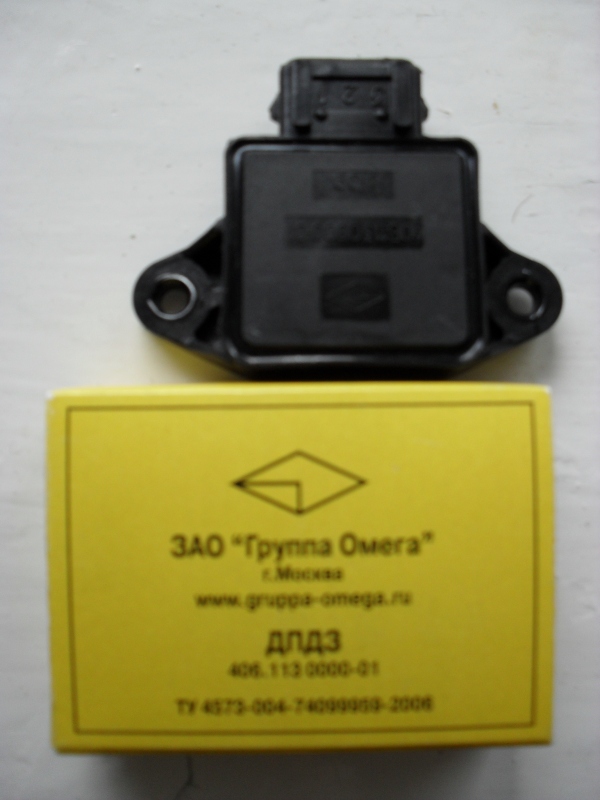

А у меня вот такой датчик

Датчик ДПДЗ


[Ixidor]

Я себе на вэшку такой же поставил, насчет разъема - он продается в автомагазинах, либо припаяй напрямую, не принципиально, дело вкуса.

[StaVka]

Ixidor
И как датчик работает нормально?
Я свой взял за 19000 br= 200RUB
А у тебя случайно не остались диаметры отверстий на пластине и расстояния между отверстиями?

[Ixidor]

Я никаких пластин не делал, т.к. у меня одна шпилька отломана на корпусе ДЗ, то я тупо отрезал одно ухо у ДПДЗ, поменял местами 3 и 2й контакты рядом с разъемом, заизолировал и по тестеру отмерил 0.6 вольт, и посадил на поксипол, ехать стала лучше, после обнуления мозгов и 20 км каталова, мозги адаптировались и педалька стала более адекватной. Брал за 150р.

[Ixidor]

Только вот зачем новую тему было создавать, я тебе в старой ответил...

[StaVka]

Ixidor
Так ты что датчик приклеивал чтоли?

[Ixidor]

Ixidor
Так ты что датчик приклеивал чтоли?

Да, правую сторону посадил на поксипол, не думаю, что скоро его придется отрывать, зато никаких мучений с недоставанием оси ДЗ прорези датчика. Все четко от 0,6 до 4,38 в.

[gricha]

Наткнулся в магазине на от такой вот датчик. Бесконтактный ДПДЗ для таврия, сенс. Повертел в руках, визуально показалось, что на V-ку его намного проще прилепить, чем волговский. И возвратная пружина у него есть. Правда тестера в магазине не было, что б проверить его сопротивление. Никто его не изучал?

[Lux_1978]

не подходит по напряжению, я пробовал, он начинает регулировать с 1 вольта

[Меньщикоff]

Господа!
Подскажите, у себя в городе я нашёл только волговский БОШ из того списка из ФАКа про замену с пластинкой-переходником. Так вот на этом бошевском так же необходимо разъёмы местами менять?

[fedorvs]

Мужики, а может у кого-то есть чертеж переходной пластины для 2.0 на ТПС бош, или опытом поделиться как её сделать проще.
Дома валяется датчик, пытался его вкорячить, но что-то не вышло с переходной пластиной, так и лежит без дела.

[Ixidor]

Господа!
Подскажите, у себя в городе я нашёл только волговский БОШ из того списка из ФАКа про замену с пластинкой-переходником. Так вот на этом бошевском так же необходимо разъёмы местами менять?

лично я тупо обрезал два провода подходящих к разъему и поменял местами, а датчик такой же, только стоит больше в 4 раза.

[Меньщикоff]

Спс!!

[Меньщикоff]

А с чертёжиком-то никак не подсобите?

[Lux_1978]

там все по месту. Скрути старый тпс, надень кусок картона и притули новый, затем обведи контуры и будет тебе чертежик.

[StaVka]

А если старый датчик выдает 0.64В это нормально?Изменяется напряжение вроди бы без скачков до 4.74В

[ANDROID]

Это хорошо.

[Ixidor]

У меня старые датчики без провалов показывали весь диапазон, тем не менее машина не ехала.

[ANDROID]

У меня старые датчики без провалов показывали весь диапазон, тем не менее машина не ехала.

А с другим-поехала.Вопрос-почему?

[Ixidor]

А с другим-поехала.Вопрос-почему?

Видимо потому, что показания напряжения и их равномерность ни о чем не говорят.
