Добавлено: **19.05.10 14:26**

Сегодня в фирменном магазине приобрел себе ДПДЗ(на рисунке)
А разъема в комплекте не было,у меня старый ДПДЗ без разъема
Подскажите от чего можно разъем впиндюрить или так можно провода к ноге припаять

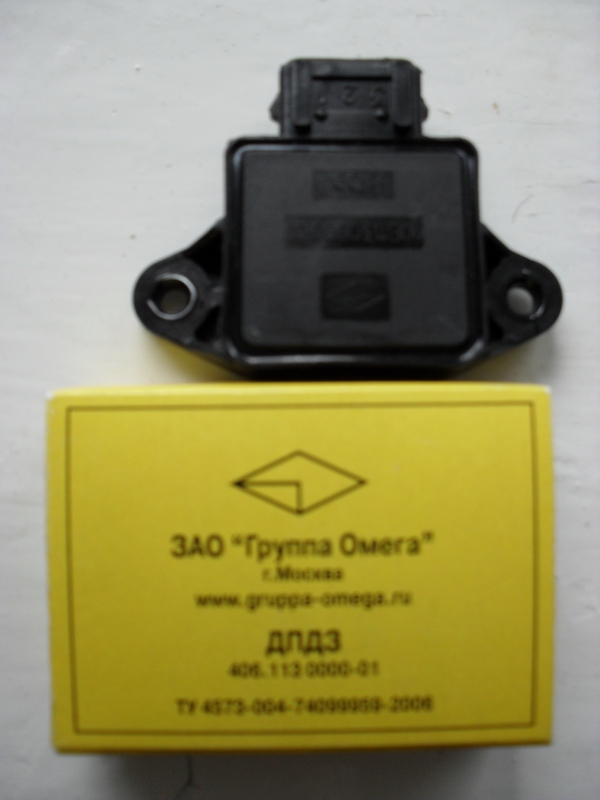

: Датчик ДПДЗ(волга); 1.jpg (157.04 КБ) Просмотров: 7478

А у меня вот такой датчик

: Датчик ДПДЗ; 2.jpg (10.69 КБ) Просмотров: 7472

Добавлено: **19.05.10 14:29**

Я себе на вэшку такой же поставил, насчет разъема - он продается в автомагазинах, либо припаяй напрямую, не принципиально, дело вкуса.

Добавлено: **19.05.10 14:36**

Ixidor
И как датчик работает нормально?
Я свой взял за 19000 br= 200RUB
А у тебя случайно не остались диаметры отверстий на пластине и расстояния между отверстиями?

Добавлено: **19.05.10 14:38**

Я никаких пластин не делал, т.к. у меня одна шпилька отломана на корпусе ДЗ, то я тупо отрезал одно ухо у ДПДЗ, поменял местами 3 и 2й контакты рядом с разъемом, заизолировал и по тестеру отмерил 0.6 вольт, и посадил на поксипол, ехать стала лучше, после обнуления мозгов и 20 км каталова, мозги адаптировались и педалька стала более адекватной. Брал за 150р.

Добавлено: **19.05.10 14:41**

Только вот зачем новую тему было создавать, я тебе в старой ответил...

Добавлено: **19.05.10 14:43**

Ixidor
Так ты что датчик приклеивал чтоли? :shok:

Добавлено: **19.05.10 14:53**

StaVka пишет:Ixidor
Так ты что датчик приклеивал чтоли?

Да, правую сторону посадил на поксипол, не думаю, что скоро его придется отрывать, зато никаких мучений с недоставанием оси ДЗ прорези датчика. Все четко от 0,6 до 4,38 в.

Добавлено: **19.05.10 17:55**

Наткнулся в магазине на от такой вот датчик. Бесконтактный ДПДЗ для таврия, сенс. Повертел в руках, визуально показалось, что на V-ку его намного проще прилепить, чем волговский. И возвратная пружина у него есть. Правда тестера в магазине не было, что б проверить его сопротивление. Никто его не изучал?

Добавлено: **19.05.10 19:38**

не подходит по напряжению, я пробовал, он начинает регулировать с 1 вольта

Добавлено: **19.05.10 21:52**

Господа!
Подскажите, у себя в городе я нашёл только волговский БОШ из того списка из ФАКа про замену с пластинкой-переходником. Так вот на этом бошевском так же необходимо разъёмы местами менять?

Добавлено: **19.05.10 22:29**

Мужики, а может у кого-то есть чертеж переходной пластины для 2.0 на ТПС бош, или опытом поделиться как её сделать проще.
Дома валяется датчик, пытался его вкорячить, но что-то не вышло с переходной пластиной, так и лежит без дела.

Добавлено: **19.05.10 23:08**

Меньщикоff пишет:Господа!
Подскажите, у себя в городе я нашёл только волговский БОШ из того списка из ФАКа про замену с пластинкой-переходником. Так вот на этом бошевском так же необходимо разъёмы местами менять?

лично я тупо обрезал два провода подходящих к разъему и поменял местами, а датчик такой же, только стоит больше в 4 раза.

Добавлено: **21.05.10 19:24**

Спс!!

Добавлено: **01.06.10 19:51**

А с чертёжиком-то никак не подсобите?

Добавлено: **01.06.10 21:40**

там все по месту. Скрути старый тпс, надень кусок картона и притули новый, затем обведи контуры и будет тебе чертежик. :-)

Добавлено: **02.06.10 18:51**

А если старый датчик выдает 0.64В это нормально?Изменяется напряжение вроди бы без скачков до 4.74В

Добавлено: **02.06.10 19:03**

Это хорошо.

Добавлено: **02.06.10 19:07**

У меня старые датчики без провалов показывали весь диапазон, тем не менее машина не ехала.

Добавлено: **02.06.10 19:32**

Ixidor пишет:У меня старые датчики без провалов показывали весь диапазон, тем не менее машина не ехала.

А с другим-поехала.Вопрос-почему?

Добавлено: **03.06.10 00:04**

ANDROID пишет:А с другим-поехала.Вопрос-почему?

Видимо потому, что показания напряжения и их равномерность ни о чем не говорят.

Добавлено: **03.06.10 16:11**

Ну вроде выяснили здесь-что мозг работает именно по напряжению.
Вот и хочется какую-нибудь другую версию услышать.

Добавлено: **22.04.11 17:05**

я извиняюсь , а если у меня вольтметр вааще ниго не показывает одни нули значит дачтик кончился или я туплю ? Делаю вроде по мануалу-снял фишку с датчика ,минус на массу двигателя плюс на датчик друг включяет зажигание и как нули были так и остались...

Добавлено: **22.04.11 20:59**

Ruslan34
Сам вольтметр рабочий?

Добавлено: **22.04.11 22:49**

тока купил(мультиметр)

Добавлено: **23.04.11 00:04**

-снял фишку с датчика..
а что покажет потенциометр если на него не будет идти никакого напряжения?))
чтоб померить вольтаж который выдает ТПС нужно замерять при подключенных фишках
без фишки можно только замерить его сопротивление

Добавлено: **23.04.11 00:30**

Ruslan34 пишет:я извиняюсь , а если у меня вольтметр вааще ниго не показывает одни нули значит дачтик кончился или я туплю ? Делаю вроде по мануалу-снял фишку с датчика ,минус на массу двигателя плюс на датчик друг включяет зажигание и как нули были так и остались...

Добавлено: **23.04.11 20:04**

а как в собранный разъем вольтметр втыкать? провода зачистить?

Добавлено: **23.04.11 22:11**

Можно например с помощью иголок. Иголки либо в разъем, в соответствующий контакт, засовываете, либо иголками протыкаете нужный провод, а потом уже к иголкам вольтметр цепляете.

Добавлено: **23.04.11 23:29**

Правильнее всего, ничего не отсоединять и мерить на разъеме мозга. Где какие контакты, описано в мануалах. Емнип, там обычные щупы тестера пролезут, но если нет, можно воспользоваться иголкой.

Добавлено: **24.04.11 10:34**

НАРУШЕНИЕ! бУДУ ПРОБОВАТЬ КОГДА РУКА СРАСТЕТСЯ , СНЯЛ ПАТРУБОК СЛОМАЛ РУКУ , ТЕПЕРЬ МЕРИТЬ НЕУДОБНО ОДНОЙ РУКОЙ

Добавлено: **24.04.11 11:47**

А писать с капс локом одной рукой удобно?

Добавлено: **24.04.11 15:16**

Левой вообще ничего делать неудобно :cry:

Значит я снимаю колодку с мозга,нахожу ногу сигнала с дпзп ,а землю можно взять с кузова-всё правильно?

Добавлено: **24.04.11 19:39**

Не надо ничего снимать.
Берете разъем от ДПДЗ, и в него, со стороны где провода от ДПДЗ идут, в имеющиеся щели между проводом и отверстием для провода в разъеме, втыкаете щуп от тестера, если он не достает, тогда туда что-нить более тонкое втыкаете, и ужа за это касаетесь щупом от тестера. Соответсвенно втыкаете щуп щель того провода который надо замерить.
Аналогично с колодкой для мозга.

Добавлено: **24.04.11 21:13**

Еще раз. Правильнее снимать с мозга. Еще правильнее, сначала с датчика, потом с мозга. Иначе не найдешь косяк в проводке, который очень даже может быть.
Колодку с мозга снимать не надо. Прямо сзади неё можно подлезть. Возможно, с иголкой.

Добавлено: **25.04.11 00:29**

Вот про косяк проводки я даже не подумал , а годков то уже 20,ветхая наверно,большое спасибо всем за помощь.

Добавлено: **03.05.11 19:02**

Подскажите, пожалуйста. Где-то читал здесь давно про установку Волговского ДПДЗ. Там было описано как сделать, чтобы шток заслонки нормально крутил датчик. Теперь не могу найти. Многие ссылки не работают. У меня уже готова пластина, провода переставил. Пробую ставить датчик. При возвращении штока обратно постоянно меняются показания. Уже не первый день мучаюсь. Подскажите как сделать, пожалуйста. Или подскажите ссылку.

Добавлено: **04.05.11 06:00**

Думаю, в факе

Добавлено: **04.05.11 08:22**

И в факе я искал. Там есть упоминание про термоусадку, но это не помогает да и это несерьезно. Хочется надежности.

Добавлено: **04.05.11 14:30**

Не совсем понятно, что у тебя со штоком заслонки. Если длины не хватает и форма не совпадает, то ищи в теме "Про ТПС", я там выкладывал фотки, как его доработать. И пусть тебя не смущает изолента или термоусадка :)

Добавлено: **05.05.11 09:22**

То что надо! Большое спасибо!

Добавлено: **14.10.11 19:15**

Здравствуйте ребята.У меня такая же проблема и такой же датчик с таким разъёмом. Я тоже купил волговский дпдз, но вот проблема хочу перекинуть разъёмы а как подсоединить не знаю,там выходы надо местами менять. Помогите пожалуйста!!! :worthy:

Добавлено: **15.10.11 01:17**

Yurii
viewtopic.php?f=45&t=12643&hilit=%D0%BF%D1%80%D0%BE+%D1%82%D0%BF%D1%81&start=120
Седьмая страница, третье сообщение, последняя фотка.

Добавлено: **17.10.11 12:43**

Не знаю, у меня от Ланоса стал отлично, выставил 0.6 вольт, а порог был в 0,31...

Добавлено: **17.10.11 15:38**

sasha_tuman
От ланоса? Давай код и фотки!

Добавлено: **17.10.11 16:30**

Толстый 757
Тебе то зачем,у тебя датчик вращения "в другую сторону".

Добавлено: **17.10.11 16:47**

Есть для ТОЛСТОГО и в другую сторону.
Давайте я сброшу лучше ссылку где все описано.

http://ford-club.org.ua/board/index.php?showtopic=38700

Добавлено: **19.10.11 19:33**

ford1972s Йопта, у меня жеж ещё скорпохэчч-85 ОХЦефи

Добавлено: **13.11.11 19:34**

Ребят, подскажите, пожалуйста: появились некоторые сомнения в правильности работы дпдз. Замерял мультиметром выдал напряжение 2,6 вольт. При плавном открытии дросселя показание не изменилось. Означает ли это что он (дпдз) умер. Или его как-нибудь можно реанимировать?

Добавлено: **13.11.11 22:16**

То, что он умер, обозначают коды. Двузначные коды для ЕЕЦ-4.

Добавлено: **14.11.11 21:19**

Хм. где то на форуме неоднократно видел, что скорпы до 88г.в. не самодиагностируются. или меня ввели в заблуждение?

Добавлено: **15.11.11 08:56**

yakutsvr
Аааа, сорри, невнимателен я был. Попробовать, конечно, стОит, но результата, на основе моего личного опыта, я бы с 80%-й вероятностью не гарантрировал. Про ТПС вот хорошо написано http://faq.ford77.ru/engine/index.htm#ing крути вниз до слова датчики - и читай.

Добавлено: **24.02.12 11:12**

Народ, подскажите, после замены ДПДЗ (TPS) надо что-нибудь еще делать, там настраивать его или еще чего-нибудь, типа прошивки мозгов?

Добавлено: **24.02.12 15:08**

yakutsvr
Почитай г-на Драпезника. Они-то, может, и диагностируются, но, сколько лично я пробовал - нет. Хотя обязаны диагностироваться. Х.З. Может просто у машин старых дофига в проводку лазили, может там что другое делать надо - не знам. :unknown:

Добавлено: **06.04.12 12:41**

Всех приветствую. Вот такой вопрос, что за винт под датчиком и на сколько он должен быть выкручен закручен ? (двигло N9D 90 г)
И второй вопрос, какая маркировка датчиков с хвостом ? Везде в продаже только с разъемом на корпусе

Добавлено: **06.04.12 18:15**

LifeStream
Хвостатых больше нет, остались только бесхвостые.

Добавлено: **06.04.12 19:37**

Ну если нет хвостатых (кроме бу и то не известно в каком он состоянии) то есть наверно схемка что с чем соединять ?
А винт то для чего ?

Добавлено: **06.04.12 20:30**

LifeStream
Есть. Поиском тем - просто ужас сколько!

Добавлено: **07.04.12 17:43**

LifeStream пишет:А винт то для чего

Для регулировки холостого хода при отключенном клапане холостого хода. Чтобы его отрегулировать, ищи по форуму "базовый хх". Только я уже раз пять описывал процесс и другие еще много раз :)

Добавлено: **29.07.12 14:08**

Вопрос такого плана,
регулируем ДПДЗ на 0,52 В.,но дело в том,что заслонка на двигателе не полностью закрыта,так как регулировочным винтом холостых оборотов она немного приоткрыта,
Так как правильно регулировать,выкручивать регулировочный винт полностью и регулировать без него,ибо оставить в покое регулировочный винт и выставлять так.
Просто когда я винт холостых полностью выкрутил,и выставил на ДПДЗ 0,52В. авто перестало вообще заводиться,а когда винт холостых установил в первоначальное положение, ДПДЗ показал не 0,52 В., а 0,88 В.
