провод на стартер

[chaaabs]

Доброго дня. Проблема такова. Заморочился с переделкой на Январь 5.1. Вырезал проводку двигателя. Пробросил, но возникла проблема. не могу найти куда подключался синечерный провод на стартер (Тот что мамой на стартер пристегивается). В проводку он шел со стороны насоса гур. Начинался болтовой папой. а где на него мама,я потерялся. Провод то я новый прокинул, но хочу до истины достучаться.. Куда же все таки он подключался. Может поможет кто? желательно с фото... буду премного благодарен...

[Костя Луганск]

Это блок предов изнутри:

Чёрный с синей полосой провод приходит от замка зажигания(включение стартера).
Чёрный с красной полосой идёт на стартер.
Если КПП не автомат, то между ними перемычка стоит, если АКПП, то реле блокировки стартера.

Самому стало интересно - на стартер приходит провод явно меньшего сечения, чем выходит от реле - значит по пути ещё есть разъём или соединение.

[chaaabs]

в том то и дело что есть соединение... только вот не помню откуда я открутил этот провод.. дело в том что моторная проводка идет со пассажирской стороны, а этот провод хоть и вплетен в моторную проводку, но идет с водительской стороны... а к чему он там прикручен - не помню... проводку курочил с упоминанием всех создателей автомобиля до 10го колена в особо глубокой художественной форме, потому этот момент и упустил наверное... а восстановить сей момент очень хочется... Коробка то у меня механическая совсем... но терзают смутные сомнения врожденном присутствии сего девайса...
В связи с выше изложенным, прошу все же помочь решить данный вопрос..

[chaaabs]

всем спасибо за участие... нашел

[Костя Луганск]

Молодец конечно, но нам ведь тоже интересно, где оно?))) Ещё лучше с фото.

[chaaabs]

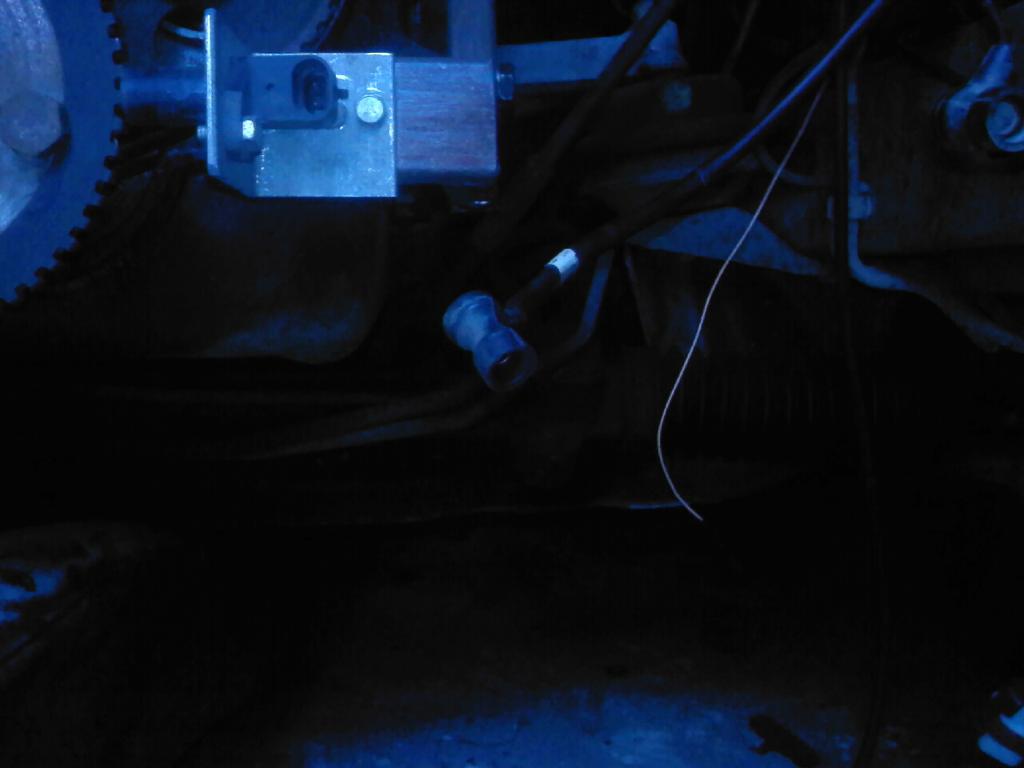

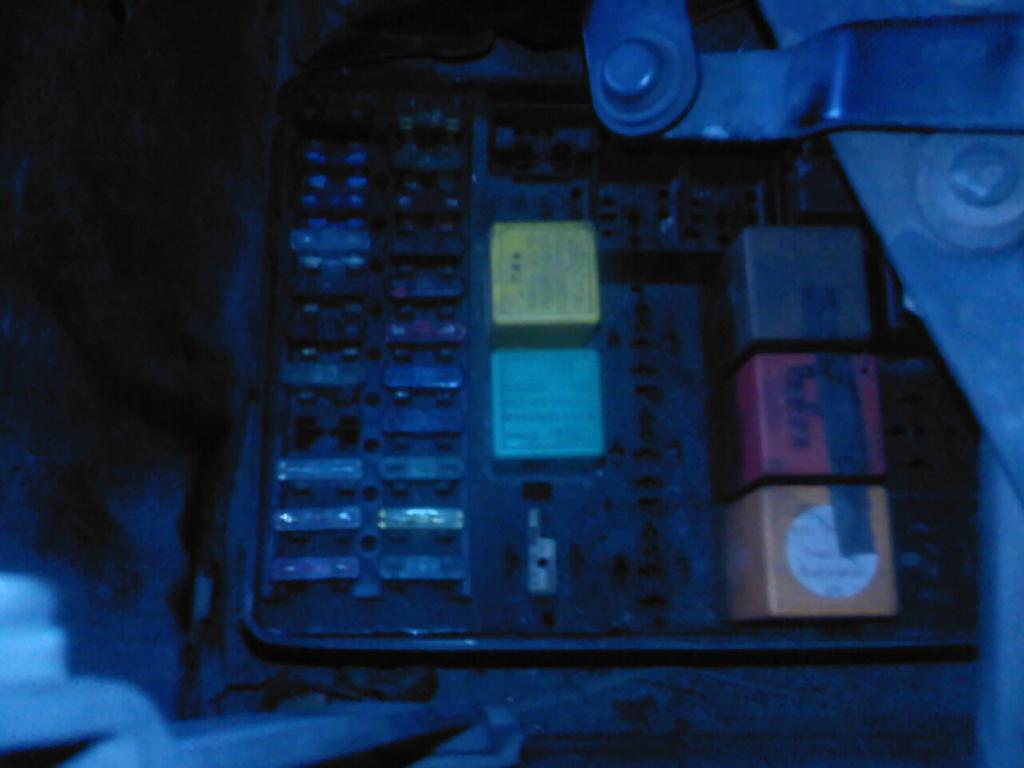

Итак, по просьбам моего активного читателя... фото в студию... качество г.. но главное содержание... провод с белой лентой есть стартер.. почему то он черный... ума не приложу... есть такой же, черный с красной полосой... предполагаемо от трамблера, звонится с зеленым реле блока предохранителей (фото прилагаю), но... не имею возможности сказать точно, т.к. все выпотрошено, а в эл схемах я полностью не могу разобраться...

[Костя Луганск]

По фото не совсем понятно, где этот разъём, в районе левой фары?

[chaaabs]

на втором фото разъем на проводе один...

[Толстый 757]

Недавно меняли на ОХЦе проводку стартера. Так вот, провод на стартер идёт от аккумулятора напрямки. Провод на пушку идёт от косы по правому лонжерону и там промежуточный штекер есть. Где афтар нашёл провод со стороны водятла - не знам

[Drakdalf]

Есть со стороны водятла, есть. На своём я внедрил реле стартера, соответственно схемку собрал свою, но вот загадочный проводок остался, звонится не понятно, типа через чего то ещо завёрнут. И покласть на него, в моём случае отсутствие его подключения кудо оно там должно быть, на работоспособность машины не влияет.

[Толстый 757]

Drakdalf
Если исходить из логики, что серый волосатый предмет на телевизоре - это валенок, потому что мой, куда хочу, туда ставлю - то этот проводок мог бы быть проложен и внутри блока...

[Костя Луганск]

Зацепил меня этот провод))

До истины я таки докопался - под болтом массы у левой фары этот разъём живёт, а в гиевской проводке нашёлся проходящий помехогасящий конденсатор, который под этот болт устанавливался. Вот и он:


Если кому совсем интересно, могу сделать фото по месту.

[Drakdalf]

На моём эта хрень есть, но вот авто далеко не гия, значит не только на гиевской.

[chaaabs]

да два там таких провода... один звонится напрямую от замка, второй на 30й ноге реле зеленого... не знаю что за реле... но кажется, что на трамблер шел проводок
