обозначения на схемах

**scorp055** » 13.09.18 23:07

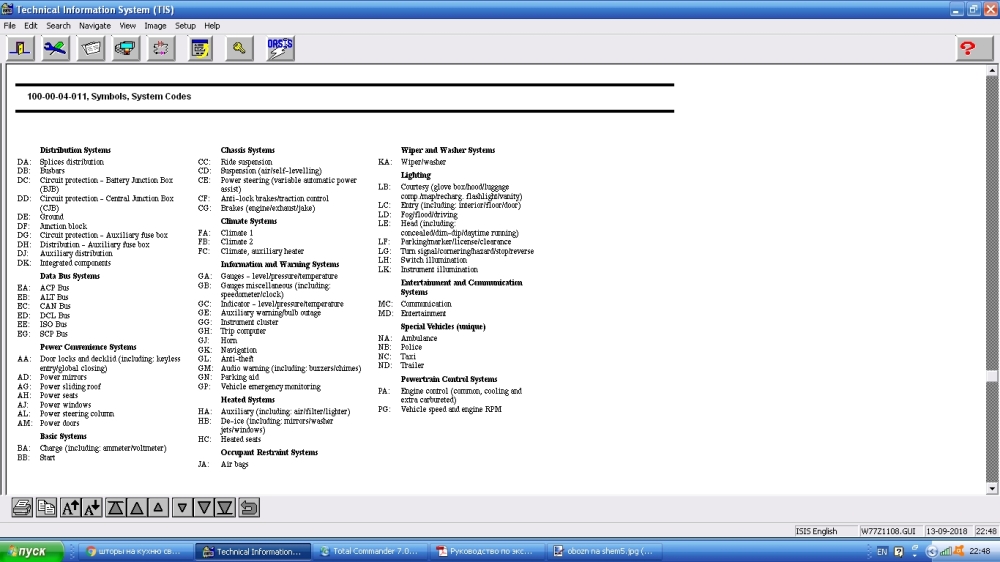

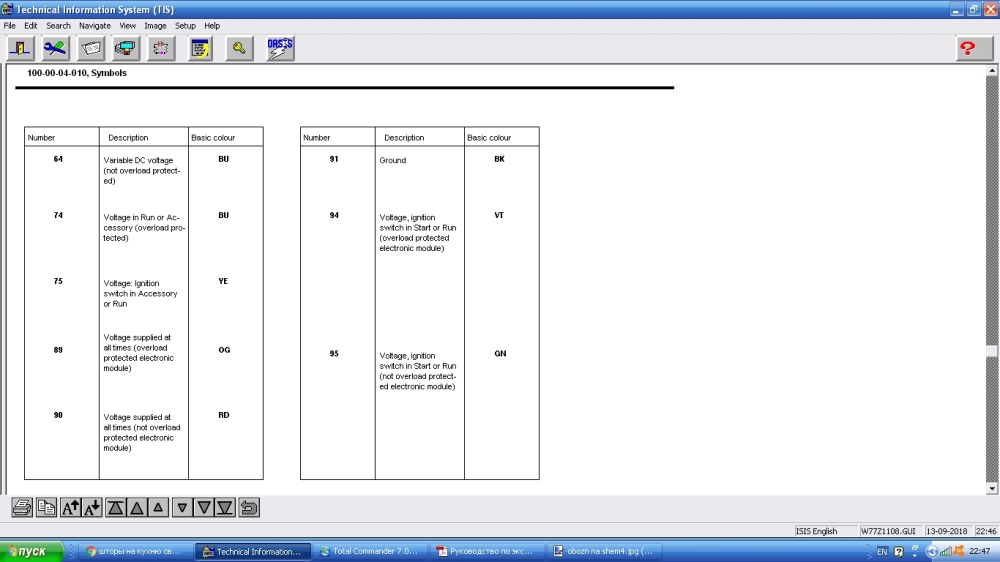

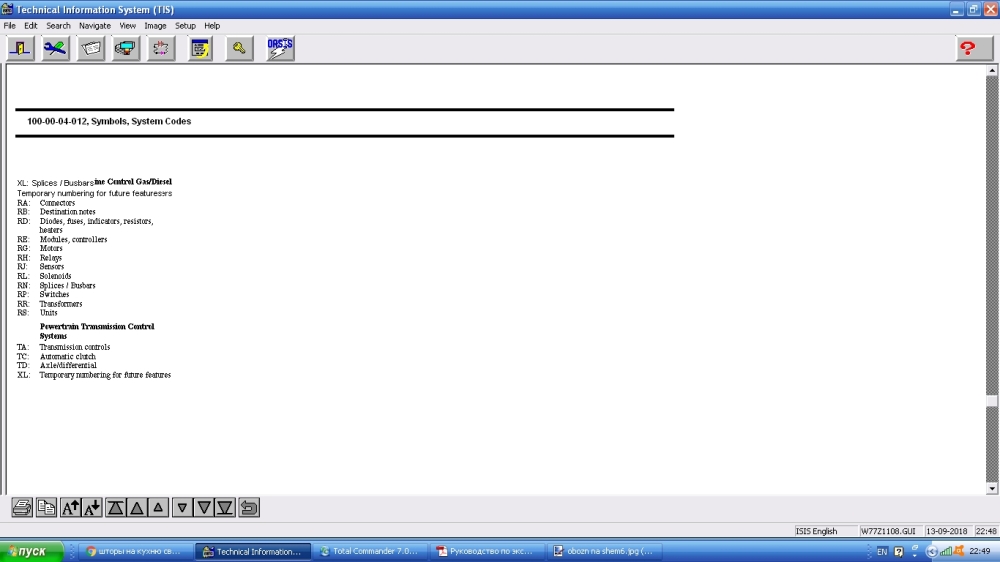

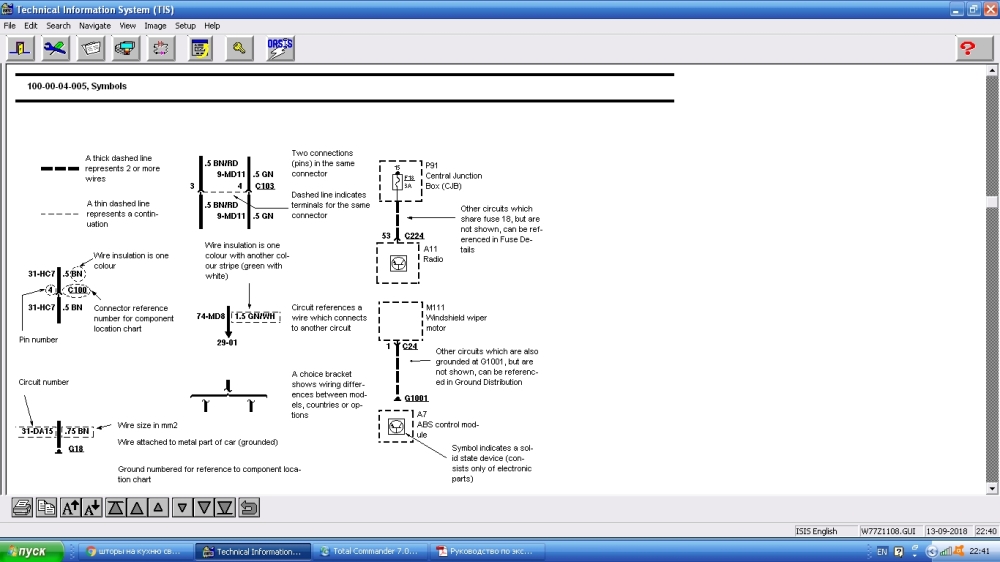

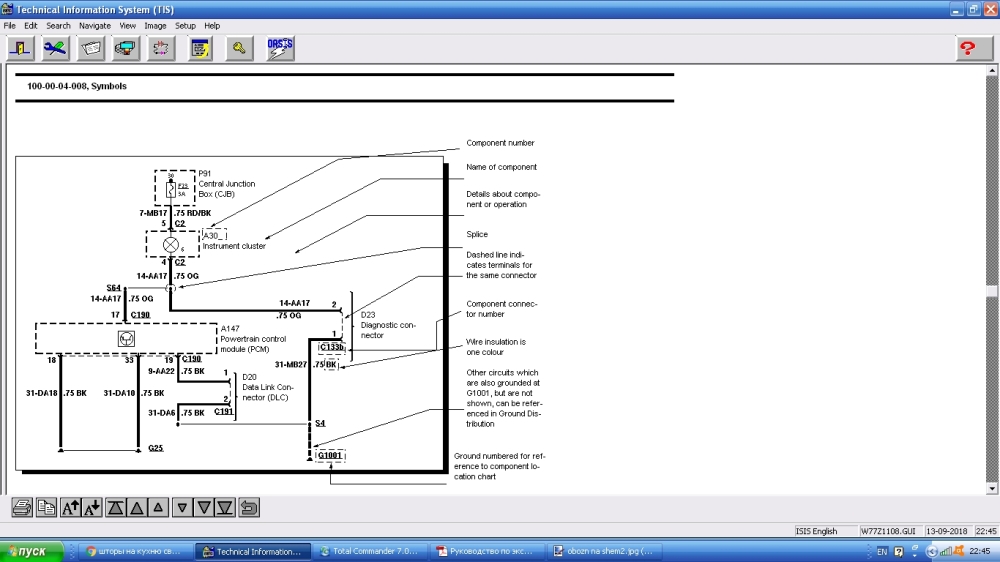

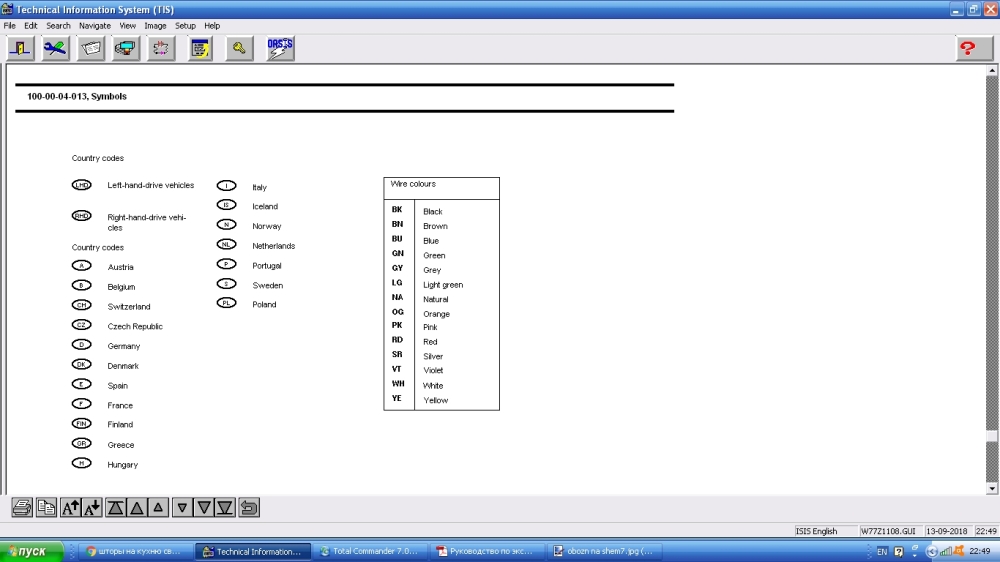

Решил выложить стандартные обозначения на схемах с расшифровкой кодов сигналов, может кому полезно будет ;-)

**scorp055** » 13.09.18 23:31

кому нужно,есть схемы на скорпио 95-98 из TIS

**Gгеnкіn** » 13.09.18 23:40

Спасибо. Всё хорошо видно. Можно и на 95-98.

**nevelaev** » 14.09.18 13:09

Оо, ТИС полезная весчь) Щаз как раз курю его неспеша - пропало управление стеклоподъемниками с кнопок водителя и пассажира (хотя задние подъемники кнопками в задних дверях открываются), одновременно с этим отрубилась часть блока комфорта - не пашут брелоки (все трое), двойное запирание, стекла не подымаются при повороте и удержке ключа, короче, проблема веселая) Пока не могу понять причину, а руки не доходят даже банально глянуть, прилетает ли напруга на 26й предохранитель. Вообще, странно - 25,26 и 28й преды ("ЭСП", "Передние ЭСП" и "Задние ЭСП" соотв-но) питаются с одной и той же линии, кнопка вроде тоже с этой линии питается, так че ж задние пашут - хрен пойми) В блок комфорта (вернее, правильно по TISу будет Central Control unit (или бокс. забыл) приходят линии питания для разных целей и с разных групп предохранителей, одна из линий проходит через Shorting Bar (так понимаю, разъем-перемычка, с которого осуществляется распределение питания на все провода, которые уходят с этой перемычки, она на стойке пассажира у колен висит, там даже две такие штуки). Аай. дурдом, короче) бду далее курить
