[шумыч]

Ну так это одна и таже схема.
И между после усилка этот провод прерывается только в 4х контактной фишке 2105.

[lex400305]

Это хуже...

[шумыч]

А чем хуже? Локация фишки под торпедой. После фишки у этого провода существует еще какоето неразьемное соединение s1004. Данное соединение имеет расположение NAEHE ABGANG LAUTSPRECHER VORNE RH ,думаю имеется ввиду правая пищалка под торпедой.
Тем самым круг поиска фишки сузился до минимума. Я предпологаю что это будет в жгутах по перегородке под верхней частью торпеды с правой стороны.

[lex400305]

Скоро я это выясню...

[шумыч]

Короче вот этот разъем. И выходит он там где пучок на машинку и замок зажигания. В проводке он заложен и в версии попроще.

[lex400305]

В этом конкретном экземпляре не видел такого. В двух других были, помню точно, а в этом нет.
На скорпе 90-го года был ещё одиночный жёлтый разъём с красным проводом. Прямо по центру жгута под лобовым. Видимо, именно на усилитель.

[lex400305]

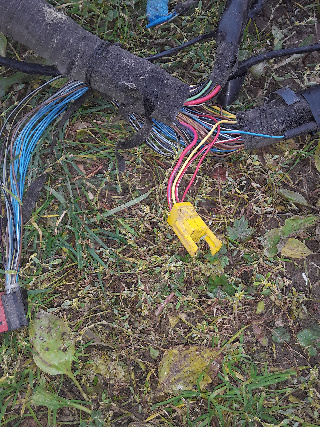

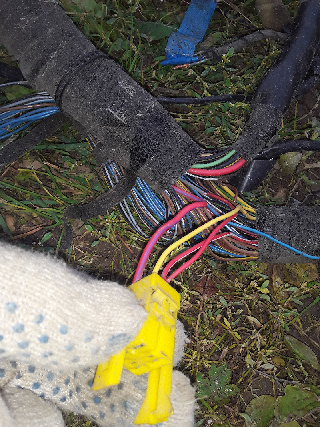

В общем так и оказалось. Четырёхконтактного там нет. Жгут на голову (питание) уходит в общую косу без промежуточных разъёмов. А вот на усилитель именно одиночный, красный с синим в жёлтом разъёме. Масса и головы и усилка прикручены к тоннелю пола.

[шумыч]

А ты это про тот что в подписи? 90г.?
Так то ничего удивительного, схемы родные с 87 по 89. А значительные изменения электрики в допереходном с 85 по 92 были как минимум два раза.

[lex400305]

Непонятно только, зачем...
