Потолочные часы Может у кого есть схема...?

[Archi]

Ребята, хочу подключить в своем скорпе дополнительные, потолочные часы, которые раньше ставились на скорпы кажись до 90 или 92 года.
У меня стоит борт комп, хочу от него запаралелить эти часы и поставить. Или как лучше сделать?
Мне нужна схема проводов бортового компа после 92 года и схема проводов потолочных часов.
Что посоветуете?

[Ted]

На часах
1. красный к +12В
2. коричневый к массе
3. желто-коричневый к 28 ноге блока AWS (градусник)
4. черно-коричневый к +12 (лучше к зажиганию) Когда на этом проводе +12 можно настраивать часы\календарь и работает секундомер.
5. желто-серый на массу. При нажатии большой кнопки на часах (с треугольником) загорается подсветка на 3-4 секунды. Если этот провод на массу не подключать, то подсветка горит всегда, когда подано напряжение на красный провод… Кроме того подсветка горит всегда, когда на желтом есть +12 вольт.
Цвета проводов у блока индикации приведены после ответной части разъема (со стороны разъёма который на проводке остаётся). Между разъемом и самим блоком индикации цвета совсем другие.

Я себе так поставил: красный на +ногу штатного плафона - там всегда +12, коричневый и желто-серый на массу того-же плафона, протянул провод по потолку и стойке до приборки и кинул там на + сигнальных ламп (зарядка,тормоза...) он там вместе с зажиганием появляется, провод на термометр болтается.

Всё работает, только не ясно мне что с календарем делать? Где год выставить не нашел. Это как, периодически в ручном режиме корректировать?

[Archi]

На часах
1. красный к +12В
2. коричневый к массе
3. желто-коричневый к 28 ноге блока AWS (градусник)
4. черно-коричневый к +12 (лучше к зажиганию) Когда на этом проводе +12 можно настраивать часы\календарь и работает секундомер.
5. желто-серый на массу. При нажатии большой кнопки на часах (с треугольником) загорается подсветка на 3-4 секунды. Если этот провод на массу не подключать, то подсветка горит всегда, когда подано напряжение на красный провод… Кроме того подсветка горит всегда, когда на желтом есть +12 вольт.
Цвета проводов у блока индикации приведены после ответной части разъема (со стороны разъёма который на проводке остаётся). Между разъемом и самим блоком индикации цвета совсем другие.

Я себе так поставил: красный на +ногу штатного плафона - там всегда +12, коричневый и желто-серый на массу того-же плафона, протянул провод по потолку и стойке до приборки и кинул там на + сигнальных ламп (зарядка,тормоза...) он там вместе с зажиганием появляется, провод на термометр болтается.

Всё работает, только не ясно мне что с календарем делать? Где год выставить не нашел. Это как, периодически в ручном режиме корректировать?

спасибо.
у меня так было на прошлом скорпе, он тоже был после 92, а мне часики очень нравились, так же поставил электрик.
На этом скорпе у меня уже есть бортовой комп, так вот я думаю, может проще запаралелить эти часики от компа? там же в принципе одно и тоже...?

[Archi]

На часах
1. красный к +12В
2. коричневый к массе
3. желто-коричневый к 28 ноге блока AWS (градусник)
4. черно-коричневый к +12 (лучше к зажиганию) Когда на этом проводе +12 можно настраивать часы\календарь и работает секундомер.
5. желто-серый на массу. При нажатии большой кнопки на часах (с треугольником) загорается подсветка на 3-4 секунды. Если этот провод на массу не подключать, то подсветка горит всегда, когда подано напряжение на красный провод… Кроме того подсветка горит всегда, когда на желтом есть +12 вольт.
Цвета проводов у блока индикации приведены после ответной части разъема (со стороны разъёма который на проводке остаётся). Между разъемом и самим блоком индикации цвета совсем другие.

Я себе так поставил: красный на +ногу штатного плафона - там всегда +12, коричневый и желто-серый на массу того-же плафона, протянул провод по потолку и стойке до приборки и кинул там на + сигнальных ламп (зарядка,тормоза...) он там вместе с зажиганием появляется, провод на термометр болтается.

Всё работает, только не ясно мне что с календарем делать? Где год выставить не нашел. Это как, периодически в ручном режиме корректировать?

спасибо.
у меня так было на прошлом скорпе, он тоже был после 92, а мне часики очень нравились, так же поставил электрик.
На этом скорпе у меня уже есть бортовой комп, так вот я думаю, может проще запаралелить эти часики от компа? там же в принципе одно и тоже...?

Ты знаешь, сегодня посмотрел на провода в часых, так там совсем другие...
1. синий
2. желтый
3. белый
4. феолетовый
5. черный

[Ted]

Я ж написал что цвета проводов со стороны разъёма проводки, а со стороны разъёма часов они другие. Мне достались часы с разъёмом и куском отрезанной проводки, потом в и-нете нашёл описание как подключть и там были именно цвета со стороны проводки.

[Archi]

Я ж написал что цвета проводов со стороны разъёма проводки, а со стороны разъёма часов они другие. Мне достались часы с разъёмом и куском отрезанной проводки, потом в и-нете нашёл описание как подключть и там были именно цвета со стороны проводки.

ааа, сорри, теперь вдуплил...

[Ted]

да собственно за что? то что так сказать можно и показать хрен понятно распишешь...

[rom]

http://unicyb.kiev.ua/~akurch/fordscorpio/fordshema.exe

[Archi]

http://unicyb.kiev.ua/~akurch/fordscorpio/fordshema.exe

ели ели качает...(

[Буч]

Может кто поможет?

Долго уже в Инете лазаю, устал уже ...

Мне тоже достались потолочные часики на Скорпио, хочу поставить, но достались без ответного раз"ема. Не знаю собсно - какой куда включить ...

Все как здесь написано на раз"еме часов вижу:
1. синий
2. желтый
3. белый
4. фиолетовый
5. черный

Может кто скажет - каким цветам проводков на схеме (ответном раз"еме) соответствуют эти цвета ? (красный, коричневый, желто-коричневый, черно-коричневый, желто-серый). Кстати, толковой схемы подключения этих часиков тоже не нашел.
Заезжал уже на пару точек, чтоб подсмотреть у кого-нибудь или клемку слямзить, но не повезло - или машинки без часиков или разбарахолено уже все - не нашли.... Так, чувствую, долго их ставить буду... Может кто ковырнет у себя плафончик ?

[Америка II]

желто-серый на массу

Серо-желтый - цепь габаритов. серо-желтый - постоянка, серо-зеленый переменка (от регулятора яркости на приборке)
Цвета попробую не забыть завтра посмотреть...

[Америка II]

Как и обещал - штатная ответка

1 (Верхний). Красный - постоянный "+" с АКБ.
2 (Левый Центральный). Черно-желтый - Зажигание.
3 (Правый Центральный). Серо-желтый - Цепь габаритов (Постоянная).
4 (Левый нижний). Коричневый - Постоянный "-".
5 (Правый нижний). Коричнево-желтый - с блока контроля дверей и уровней жидкостей - (Справа вверху под торпедой).

[Буч]

ОК !
Большое СПАСИБО ! Думаю эта распиновочка не только мне пригодится

Сегодня займусь...

[R0mkaD0]

кароче методом втыка я сделал так:
желтый на +
черный на -
белый на габаритные огни
синий на + при включеном зажигании
фиолетовый ввоздухе ( он идет на AWS, на датчик температуры)
После проделаной операции получил вот что: часы работают постоянно (циферки всегда горят), при нажатии на левую кнопочку загорается на несколько секунд подсветка, при включении габаритов включается подсветка часов и горит постаянно до выключения габаритов. при включеном зажигании подсветка горит постоянно. настроить часы, дату и пользоватся секундомером можно только при включеном зажигании. температуру не показывает потому как нужен блок дополнительного контроля AWS

[Forder]

кароче методом втыка я сделал так:
желтый на +
черный на -
белый на габаритные огни
синий на + при включеном зажигании
фиолетовый ввоздухе ( он идет на AWS, на датчик температуры)
После проделаной операции получил вот что: часы работают постоянно (циферки всегда горят), при нажатии на левую кнопочку загорается на несколько секунд подсветка, при включении габаритов включается подсветка часов и горит постаянно до выключения габаритов. при включеном зажигании подсветка горит постоянно. настроить часы, дату и пользоватся секундомером можно только при включеном зажигании. температуру не показывает потому как нужен блок дополнительного контроля AWS

Подниму темку, т.к. еще актуально.

белый на габаритные огни
синий на + при включеном зажигании

У меня Лупатый. Подскажите куда проще подключить провод на габариты и к чему "+" на зажигание? Нужно чтобы минимально разбирать салон
Вот провод на габариты можно на выключатель подвести, который включает/выключает непосредственно габариты?
К чему тогда провод на зажигание кидать?

[ikenny]

Блин, а у меня другая проблема.
При покупке эл.привода люка, вместе с накладкой, кнопкой прихватил и часы с температурой.
Потом узнал, что нужел блок AWS, недавно по случаю взял и его, с кронштейном, фишкой и температурным датчиком. Донор полноприводный, хотел и приборку прихватить с машинкой, там шкалы были в идеале, но у меня DOHC,а там вэшка-тахометр уже не канает, но суть не в этом. С часами все понятно, все, что надо сделать, это в фишку уже имеюшихся часов, но без температуры-добавить проводок к 28-ой ноге блочка AWS, а вот как сам AWS подрубить? Хочу начать с малого, чтоб на часах была температура за бортом. Датчик температуры тоже взял с мамой-папой. Насколько я понимаю, просто для того, чтоб показывала температура, блоку AWS нужно питание, сигнал с этого самого датчика и выходной проводок к часам.
Никто не подкажет что куда, или ссылку на схемку?
Заранее благодарю.

PS
А свеклоподьемники я закончил ставить. Все пашет штатно. Заодно переподключил эл. привод люка, согласно схеме. Теперь люк и передние окна работают при открытой водитльской двери или при включенном зажигании. Сразу и механизмы все прочистил, смазал. Круто так

[ikenny]

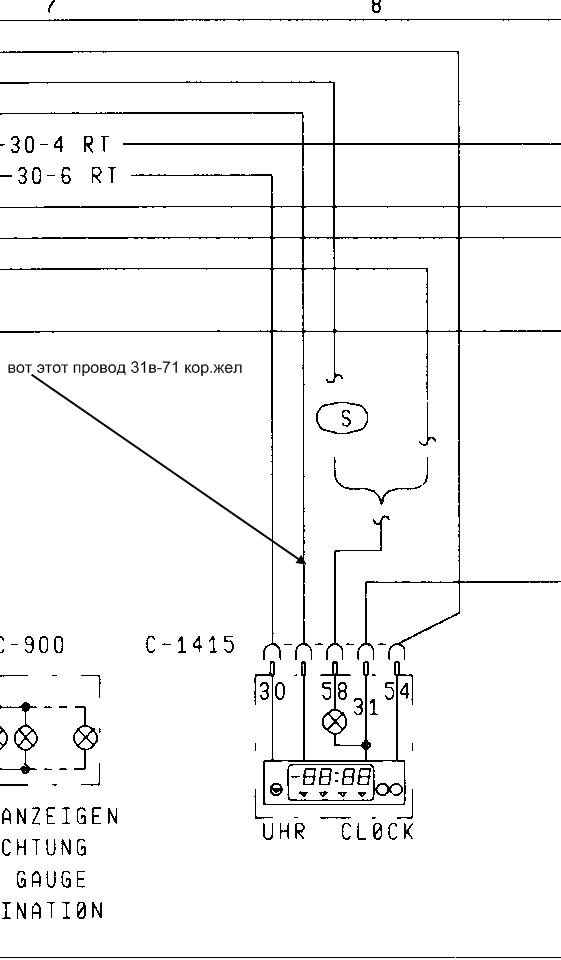

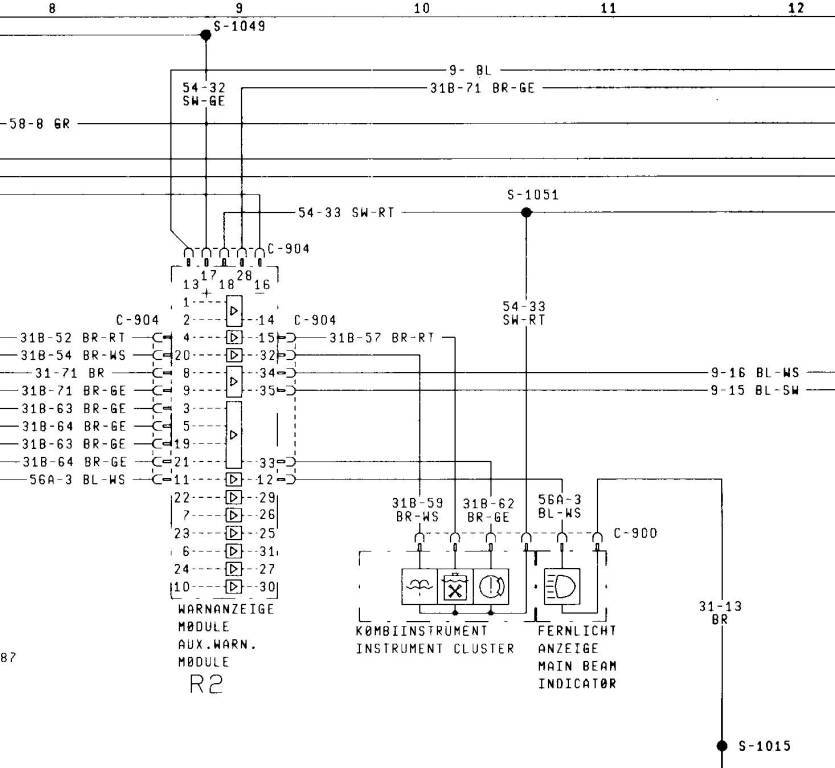

Насколько я понимаю из данной схемы


Питание AWS надо подать на ногу #17
Минус на ногу №16

Но я не вижу на схеме датчика температуры за бортом и нога №28 не показано, что уходит на часы, по схеме провод с 28-ой ноги не доведен до конца, а на остальных схемах провода 31B-71 я не вижу

[шумыч]

Датчик гололёда- он же и температурный датчик.

Приборку могбы взять, плату с тахометра мотрчиком поставилбы в неё свои с рядника.

[scorp055]

8,9 нога на блоке AWS вход датчика температуры, 28 нога выход цифровой на часы

[ikenny]

Да, что-то про перестановку блока тахометра я не подумал, плюс там есть уровень омывайки, уровень ож. Я после аварии, когда бачки брал, были только с датчиками, их и взял, не знаю правда живые-ли. А в остальном, спидометр нормально работать будет, там полноприводный донор. Хотя по спидометру можно тоже свой поставить, просто на донорских шкалах. Распиновка базовых элементов, типа температуры, уровня топлива и т.д. таже или какие-то провода надо будет менять?

Касательно питания aws, я правильно прочел схему? 17 и 16 пины плюс и минус?
