Обнаружил на седане в багажнике лампочку. А как она включается не понял.
Постоянно на ней присутствует +12, а чем землю включить?

хз... у меня она включается когда открыт багажник и задняя левая дверь

бред какой-то... надо бы переделать, чтобы по человечьи было.

Могу только предположить, т.к. у мну хетч...
Подсветку включает микрик на замке. Открыт-вкл, закрыт-выкл. Может и на седане так?

лампочка запитана через задний плафон освещения салона.Горит,если включено на плафоне и при этом открыт багажник,возможно и заднии двери.

Не знаю точно откуда идет + на лампочку , а - идет от замка там микрик есть.

Возми рукой защелкни замок увидеш как погаснит.

она запитываеться с самого замка заднего!ну нернее минус!если отркыть багажник она загараеться!а если потом не закрывая богажник закрыть замок она тухнет!у меня так!там походу в самом замке типо концевик стоит!

Сегодня проверил микрик замка, он работает и еще он на приборку сигнал открытого багажника посылает. А лампочка так и не работает

ska aka signmaker пишет:Сегодня проверил микрик замка, он работает и еще он на приборку сигнал открытого багажника посылает. А лампочка так и не работает

Дык может обрыв в районе лап крышки багажника, по ним проводки от замка идут ...

Кинь провод напрямую от микрика на лампочку, все понятно станет.

А лампочку смотрел,может в обрыве?

Лампа рабочая. Завтра гляну проводку. Но я не нашел провода такого цвета который от лампы идет в крышке багажника. И в микрике комутируется + а у меня уже + налампе постоянный.

На микрик от лампы провод идет по правой стороне крыши, под обшивкой, затем под передней панелью, далее под обшивкой левого порога!!!
Зачем так ума не приложу - может надо было выполнить план по изпользованию проводов...
Мне эта лампа постоянно горела на седане и целый день убил пака нашел тот паганый провод. Окозалось что под крышей провод не заправили в нужный жолоб и на технологическом отверстии тот протерся.

во во потому то я и не нашел этих проводов в крышке багажника.

Если кому не лень гляньте на лампочке в закрытом состоянии постоянно присутствует + или -
Хочу понять какая полярность коммутируется.

щас не посмотрю но если память не изменяет на лампочку приходит постоянно + через микрик в замке приходит -

знач буду искать петерявшийся минус блин

На лампушках всегда +. Микрик коротит на - и лампушка загорается.

ska aka signmaker пишет:знач буду искать петерявшийся минус блин

Чого его искать сними замок там микрик есть наверняка в нем проблема.

замок снимал, микрик смотрел уже, на приборке крышка работает, знач где то провод битый.

Коллеги.подскажите пожалуйста. как крепится микрик включения освещения багажника на корпусе замка в седане 92 года? Может есть фото? Спасибо.

У всех по-разному эта лампочка запитана. Раньше она включалась когда открыт багажник, потом установщики сигналки перекинули провод, и она включается и при открытии двери в машине, и наоборот соответственно, для того чтоб сигналка срабатывала на открытие багажника. Где они поставили перемычку ХЗ, я б ее убрал нафиг. После того как я устанавливал реле задержки освещения и динькалку, теперь вообще непонятно как оно работает, сигналка понимает открытые двери, но не понимает открытого багажника, а лампочка в салоне на открытие багажника срабатывает )

Народ! О чем вы?
Сами хоть раз разбирали этот микрик?
на всех пяти замках установлены датчики закрытого замка. Внутри два резистора. все датчики подключаются к блоку дополнительной контрольной системы AWS (находится справа под верхней частью передней панели). Благодаря наличию резисторов (скажем так интеллектуальные микрики ), этот блок может определить закрыт замок/открыт или датчик не подключен. Выход этого блока подключен к машинке на приборной панели. Я так понимаю что подсветка багажника также включается этим блоком, но никак не напрямую от датчика замка.

Кстати внутри блока запросто мог сгореть транзистор, который включает эту самую лампочку в багажнике. Транзисторы там npn, можно заменить на 2n5551 или КТ815 (естественно с правильным подключением ног транзистора)

KiberPank пишет:Я так понимаю что подсветка багажника также включается этим блоком, но никак не напрямую от датчика замка.

Ещё со спутника скажи что управляется.
Жабы мы в этой теме не рассматривали,поэтому никаких транзисторов 2п5551 или как их там...
Микрик багажника,да,имеет резюки для "машинки"он трёхконтактный.Два контакта,(один из них масса) для неё же,и третий контакт для лампы ,который на ту же массу замыкается.В переходных микриках резиков нет.

Скажите, а сколько должно быть лампочек в багажнике(хэтч)?
У меня горит одна слева, но заглянув с правой стороны под крыло увидел такую же прямоугольную дырочку под фонарик! Но проводов там никаких нет! Видимо в СЛ один, а в Гиях два плафона!?

У меня в GL тоже светит только с одной стороны, слева. Надо будет заглянуть в правый плафон.

А у меня одного эта лампа светит так, что её и не видно, и толку от неё ноль?

ну почему нет?... Не сработает - акум вытянет за ночь . А так, да. Надо туда или светодиод с многолампием иле перенос места.
Кстати бардачок для инструмента она овещает, а вот багажник

Вот, приобрёл ништячки!

Dealer пишет: для того чтоб сигналка срабатывала на открытие багажника. Где они поставили перемычку ХЗ, я б ее убрал нафиг

А она через сигналку загорается. Достаточно поставить диод и она перестанет загораться при открытии дверей, а сигналка продолжит работать также.

А у всех хетчей в багажнике всего один плафон (хотя его и плафоном трудно назвать - еле-еле светит!)? Ни кто не решал проблему скудности освещения багажника? А если еще и габариты включены - подсветка номера прямо в глаза бьет - то вообще ничерта не видно!

Вот такую штуку: http://www.google.com.ua/imgres?imgurl= ... AA&dur=700 в "Эпицентре" купил, приклеил(в комплекте двухсторонний скотч) - и забыл. Надо - нажал, оно включилось. Еще раз нажал - выключилось. Цена была в позапрошлом году 15 грн, без батареек(три "пальчиковых"). Поставил Дюраселл, и до сих пор не менял.

В Гиа две лампочки. Слева и справа.

Ну значит еще одну куплю .

у меня гия но лампочка тока слева...справа даже проводов нету...тоже думаю справа доставить еще одну

Я ваще купил в строй-магазе кучу светодиодных матриц (3 светика в пластиковом корпусе, герметичные, 12В). Один модуль в бардачке. В багажник поставил 3 штуки. Одна там, где лампа была, две на крышке багажника. Теперь при открытии в багажнике как днём. Ток всех как одной накаливания, может чуток больше. Зато света в десятки раз больше! Управляется от родного микрика на личинке багажника.

Felix пишет:Вот такую штуку: http://www.google.com.ua/imgres?imgurl= ... AA&dur=700 в "Эпицентре" купил, приклеил(в комплекте двухсторонний скотч) - и забыл. Надо - нажал, оно включилось. Еще раз нажал - выключилось. Цена была в позапрошлом году 15 грн, без батареек(три "пальчиковых"). Поставил Дюраселл, и до сих пор не менял.

А если таких 3 шт. поставить и последовательно подключить к родному разьему, то будет самое оно!

О, голова!

У меня подобные
http://www.chipdip.ru/product/141-115-3led-white/

над заняться тоже) а то стояла неоновая подсветка багажника и я её благополучно накрякнул когда копался в нем)))

Нашёл и я у себя плафон в багажнике, ясно что он не работает, нет на нём массы. Плюс подаётся постоянно. Снял + с плафона перестал работать парковочный свет (или как то он по другому называется, положение на включение света с буквой Р, когда горят габариты) одел плюс назад на плафон то свет работает. Оно так и должно быть или что то намудрено?

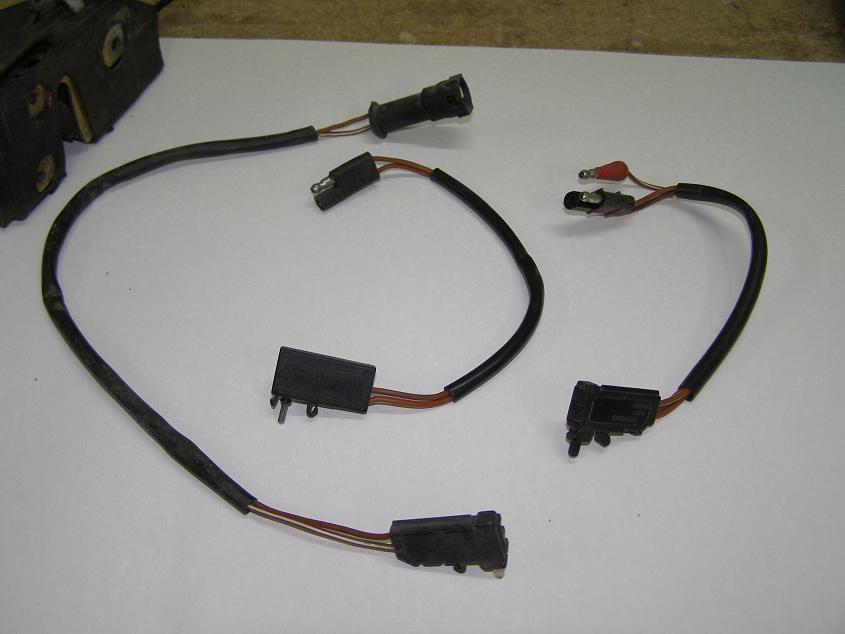

Минус подаётся на освещение багажника с микрика, что на замке внутри ляды. Он может быть двух или трёх проводным, с чёрным разъёмом мама+папа. Двухпроводной используется для "машинки" и освещения багажника, трёхпроводной - для "машинки", освещения и штатной сигналки.

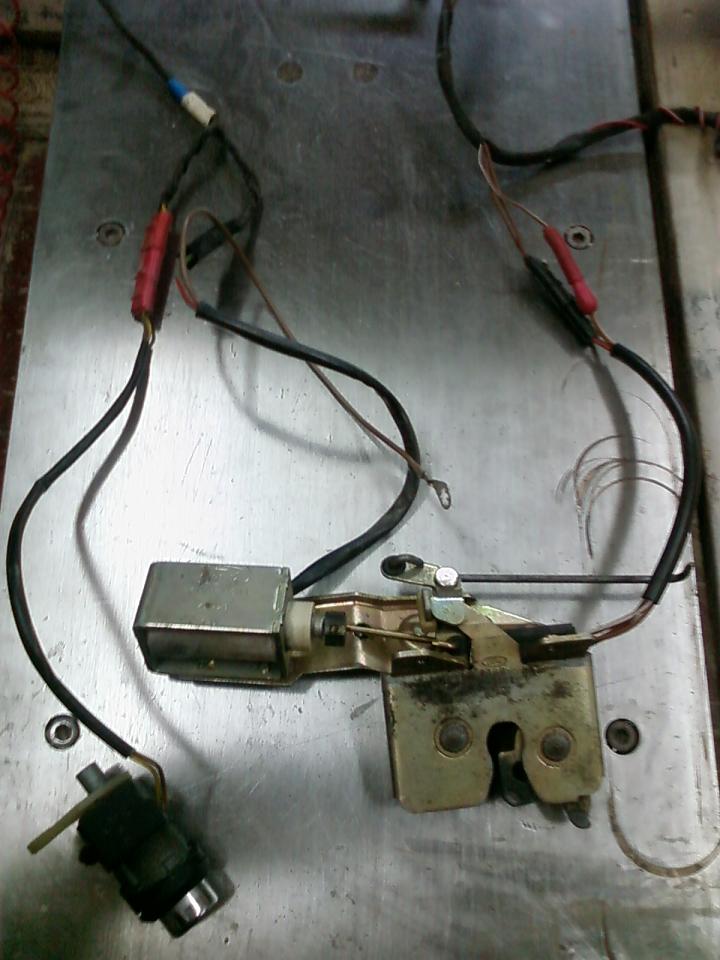

Слайды:

Костя микрик на два провода, мама и папа, микрик рабочий, на пррзвонке то срабатывает а вот от микрика к плафону завтыкал прозвонить, может просто масса где то отпала

Подскажите, может кто знает. Менял вчера на лупатом лампу подсветки на диоды. К лампе прикручен концевик сигналки, я его случайно замкнул на землю. Свет сразу же пропал. Предохранителя, как я понял, нет. Что могло погореть? В теме выше видел информацию про какой-то блок управления, может туда копать?

sketcher пишет:Предохранителя, как я понял, нет.

Неправильно понял. Предохранителя нет только на стартер,на всё остальное есть.

Неправильно понял. Предохранителя нет только на стартер,на всё остальное есть.

А где он находится? Под капотом я все проверил, правда только визуально. Весь остальной свет работает.
