Внедрение PandoraDeLuxe 1500i в первого скорпа... вопросы

[sadko]

собственно озадачен внедрением сабжа в моего крокодила, и изъятием штатного блока за ненадобностью.. появились вопросы....
Центральный замок \:

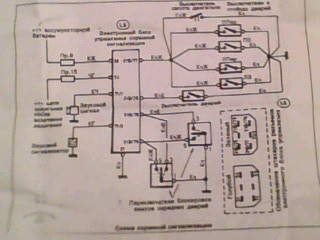

согласно гдето ранее нарытой схеме штатной сигналки имеем такой вид:

схема:
согласно схеме концевики дверей, и капота поключены к одному выводу - у мну есть только капот(почему-то),

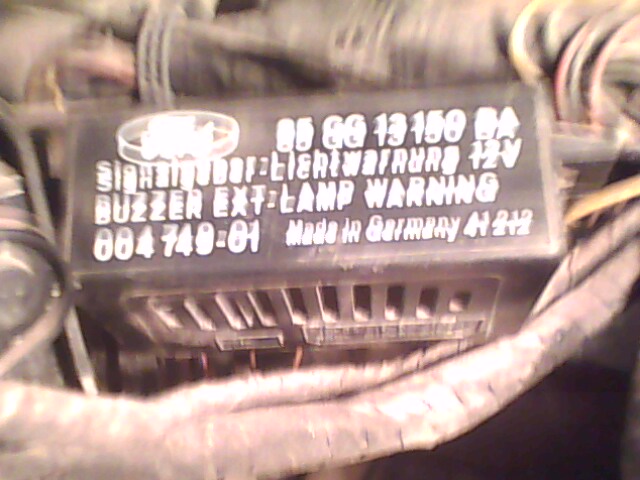

как ранее советовалось уважаемым сулейманом о подключении к коричново-красному проводу "динькалки" (типа общий дверей) - могу сказать достоверно у мну это не так... "динькалка имеет следующий вид - и почему-то на нее выведены концевики каждой двери отдельно (прозвонено лично)схему выложу потом если надо
собственно откуда подключить концевики дверей (понятно что с плафона но вот в какой стойке идут провода на потолок и как их найти) ЗЫ: подсветки ног у мну не было и разъемов я не нашел

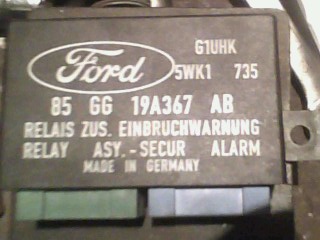

Центральный замок(при отключении штатного блока сигнализации - работает как и прежде с ключа) как бы найти провода желательно в середине торпеды (ибо новая сигналка там будет жить на месте старой) ибо согласно штатной схеме подключения они (замки) не реагируют никак на новую сигналку

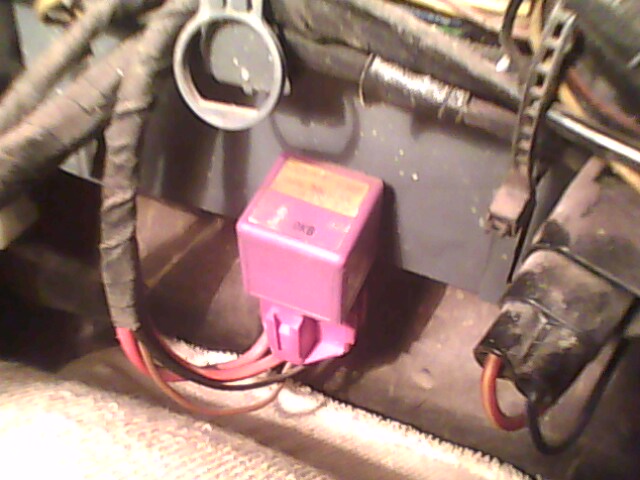

ну провокационный вопрос чего за хрень? (фото 4) чего она делает

[ska aka signmaker]

Что то через жопу топик отформатирован .
концевик капота точно был на разъеме штат сиги (только он не концевик а кнопка без массы)а общий конец со всех дверей все же еще раз ищи на сигнализаторе открытых дверей(ОН ТАМ ЕСТЬ если диоды в блоке живые)

[sadko]

я хз как это добро форматируется

концевик капота есть, а вот дверей нет на штатном разъеме сигналки
не знаю про какие диоды пишешь, но у мну на динькалку концевики дверей выведены РАЗДЕЛЬНО на каждую дверь, т.е. каждая дверь звонится на своем проводочке, единственное отличие на водительской присутствует 12 вольт которые при вклююченных габаритах и открытой двери пропадают и девайс начинает "Динькать" т.е. все как-бы работает

[ska aka signmaker]

двери нужно брать как раз с дзынькалки на ней есть один контакт на него зацеплены все двери через сам блок. Глянь схему включения дзынькалки, все станет ясно.

А на штатную сигу концевики не заводятся, туда идут сигналы со специальных датчиков(резиторов) которые цепляются непосредственно на личинки замков дверей

[sadko]

Глянь схему включения дзынькалки, все станет ясно.

выложи схему ***
я тупо тестером звонил, каждая дверь заведена отдельно, общего на все двери не предусмотрено у мну

А на штатную сигу концевики не заводятся, туда идут сигналы со специальных датчиков(резиторов) которые цепляются непосредственно на личинки замков дверей

а нафуа интересно

[ska aka signmaker]

Схема в мануале- мануал в ФАКе


датчики свои потому что по уму не открыв ключем замок дверь не откроешь, вот она исрабатывала от поворота личинки
