Ремонт переключателя дворников (до 90 г)

[StaVka]

Вчера решил смазать переключатель дворников,так как плохо срабатывал.
Разобрал,смазал,собрал обратно,подключил,а он вообще перестал работать.КЗ дает и предохранитель жгет!
В чем может быть проблема,может проблема не в переключателе?
Я вчера этот переключатель раз 20 разбирал,так как думал что может контакты между собой замыкают!
А может у кого есть электросхема переключателя,что и с чем звонить?

[StaVka]

Cегодня опять перебрал переключатель,смазал все трущиеся пластиковые части(вазелином )!
Прозвонил согласно схеме,все положения переключателя звоняться нормально,а при подключении к разъему и включении зажигания(причем переключатель в нейтральном положении) КЗ и соответственно сгорает очередной предохранитель(уже 5-й)!
В чем дело?Может релюха какая испортилась(хотя причем сдесь релюха)?
При включении зажигания без переключателя,все норм и предохранитель нормальный!

[StaVka]

Всё заработал переключатель!
Кому интересно что с чем звонить опишу!
Нейтральное положение-звонится КОРИЧНЕВО-БЕЛЫЙ и фиолетово-черный(ФЧ)(у меня не звонился не знаю почему )
Положение с временным интервалом - звониться ЗЕЛЕНО-ЧЕРНЫЙ и ФИОЛЕТОВО-ЧЕРНЫЙ
1 Положение - ЗЕЛЕНЫЙ и ФИОЛЕТОВО-ЧЕРНЫЙ
2 Положение - КРАСНЫЙ и ФИОЛЕТОВО -ЧЕРНЫЙ
Про положение заднего дворника опишу позже(не помню какие цветом провода).

[StaVka]

Вот по положению заднего дворника

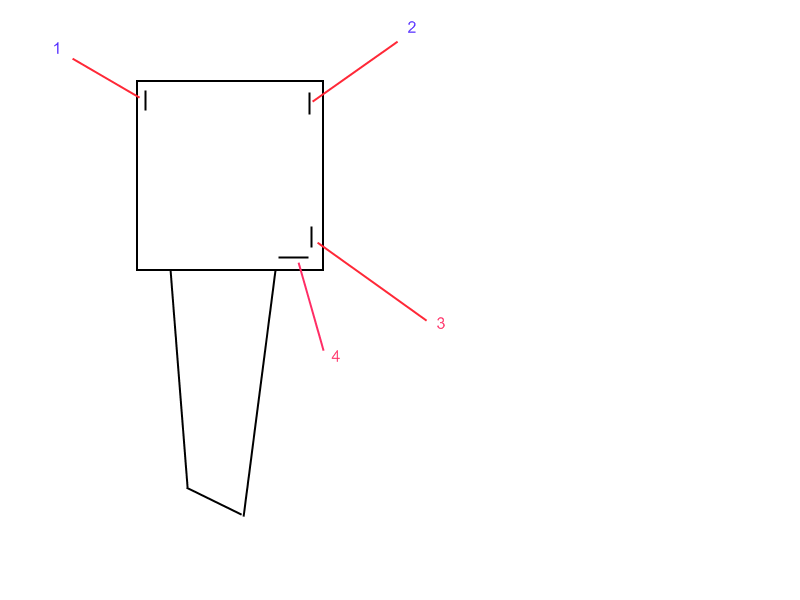

При отжатом положении заднего дворника - звонится 1 и 3(на рисунке)
При нажатом положении заднего дворника - звонится 2 и 3

ЗВОНИТСЯ - ЭТО ЗНАЧИТ ПИЩИТ ТЕСТЕР ИЛИ ПОКАЗЫВАЕТ СОПРОТИВЛЕНИЕ


[Dimastiy]

ЗВОНИТСЯ - ЭТО ЗНАЧИТ ПИЩИТ ТЕСТЕР ИЛИ ПОКАЗЫВАЕТ СОПРОТИВЛЕНИЕ


Я бы сказал отсутствие такого или очень малое.

Купи эту хрень рабочую и будет тебе счастье.

[Dronchik]

Купи эту хрень рабочую и будет тебе счастье

+1

Я бы сказал отсутствие такого или очень малое.

Прозвон работает до 300 ом(лично у меня), а это не мало!

[stress]

StaVka Молодец,я как то тоже свой переключатель подчинял весь день,так и не победил,пришлось ехать на автобусе за другим,дождь лил как из ведра.

[StaVka]

Dimastiy
Dronchik
На разборе переключатель 30$(я сразу туда и позвонил),дороже чем суппорт задний.Вот вам и Беларусь с дешевыми запчастями !
Меня "жаба задавит" за эту пи*д*лю такие деньги отдавать!
Два дня потратил,зато работает еще лучше чем работал

[StaVka]

Советчики блин!Вот мне тоже в теме про суппорта посоветовали на разборе купить(у нас на разборе суппорт 20$)!
А я решился сам разобрать!
16$ за два ремкомплекта из резинок+6 часов времени + 2 трехэтажных мата в процессе сборки(когда одевал стопорные кольца ) и все сэкономил 24 у.е. и радости полные штанишки

[Dimastiy]

StaVka
Ты не понял 30 баксов стоит тот который идет на 90+(безхвостый). Этот стоит ровно - пиво. У меня штук 15 валяется точно. Ну, а даже если уж и на то пошло 30 баксов за дворники это не криминально.

[ANDROID]

Дим.А чем безхвостый лучше хвостатого?У меня наоборот пара безхвостых лежит-а нужен был хвостатый-искать по разборам было лень(а переходник паять еще ленивее)-пришлось свой починить.
