Мужики, есть среди нас кто-нибудь кто соображает в радиоэлектронике.
Проблема такая: Пропала масса на линейных выходах кетайской балалайки, причину найти не могу.

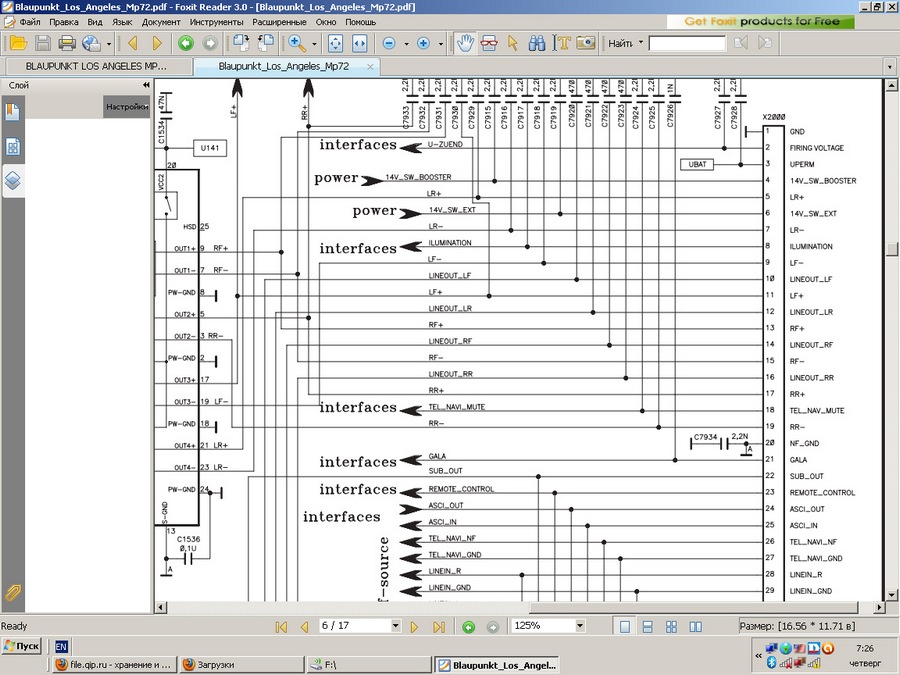

Вот схемка.

как я понял, за массу на линейных выходах отвечает разъем номер 20.

Собственно вопрос. Можно ли подцепить массу откуда-нибудь с другого выхода?

Кондер 7934 проверял?

для линейных выходов бери с корпуса, по другому там вроде и не бывает.
а 20 контакт, конечно, масса, только там буква "А" смущает...

P.S.
естественно, надо думать, что под "линейными" мы понимаем выходы с напряжением 250мВ для подключения внешнего усилителя,
а не те проводки, к которым динамики прикручены :)))
это так, на всякий случай.

А при чём тут масса то? Это в Пионерах известный косяк, а Блау вроде этим не страдали. Полная схема нужна, и это не китайская балалайка, вполне приличный агрегат.

Alex73, масса лин. выходов своя должна быть, именно там, где задумано. Это вообще очень тонкий момент.

Кондер не знаю как проверить, но до него на массу тестером звонится. Под линейными конечно подразумевается выход на усилители.
В общем ситуация такая. Косяк начался когда поигрался с проводками к усилителя. Начались всякие посторонние звуки в колонках.Если же провод массы линейников соединить с минусовым проводом на колонку, все мгновенно проходит, и магнитола играет чисто.

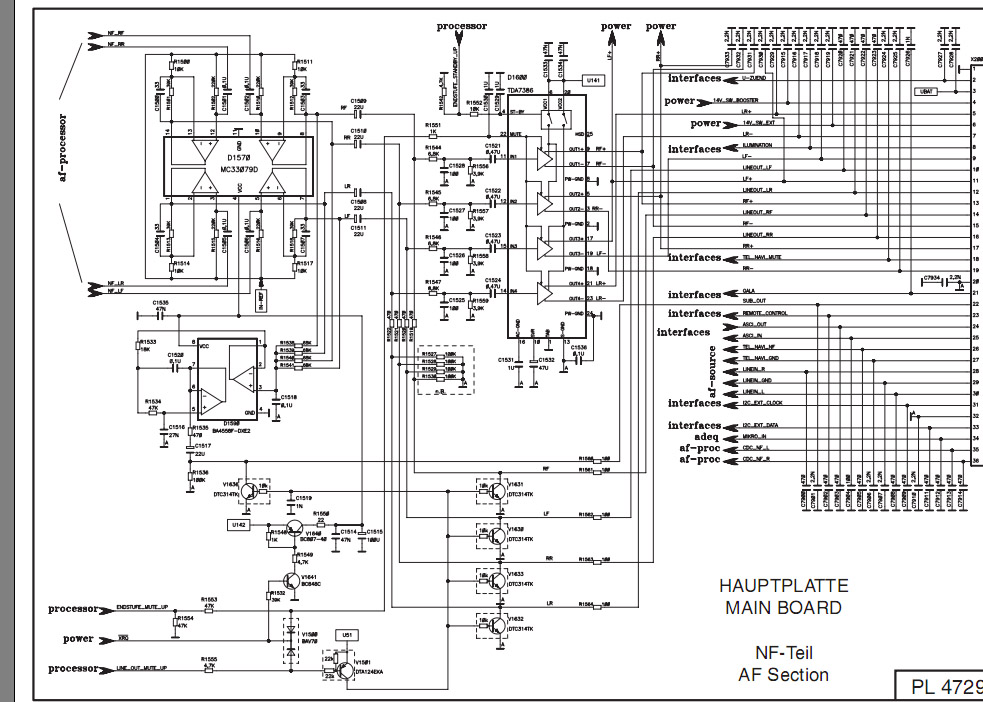

вот целиком вся схема что в первом сообщении:


вот все схемы магнитолы: http://file.qip.ru/get/MVffGH5v/Blaupun ... _Mp72.html
Если скажите что еще нужно сделаю скриншоты для удобства.

масса своей или чужой не может быть, она одна. она на то и масса. :) и в данном случае она равна минусовому проводу питания и не равна минусовому выходу на колонки.
Другое дело, что от места подключения могут возникать шумы.

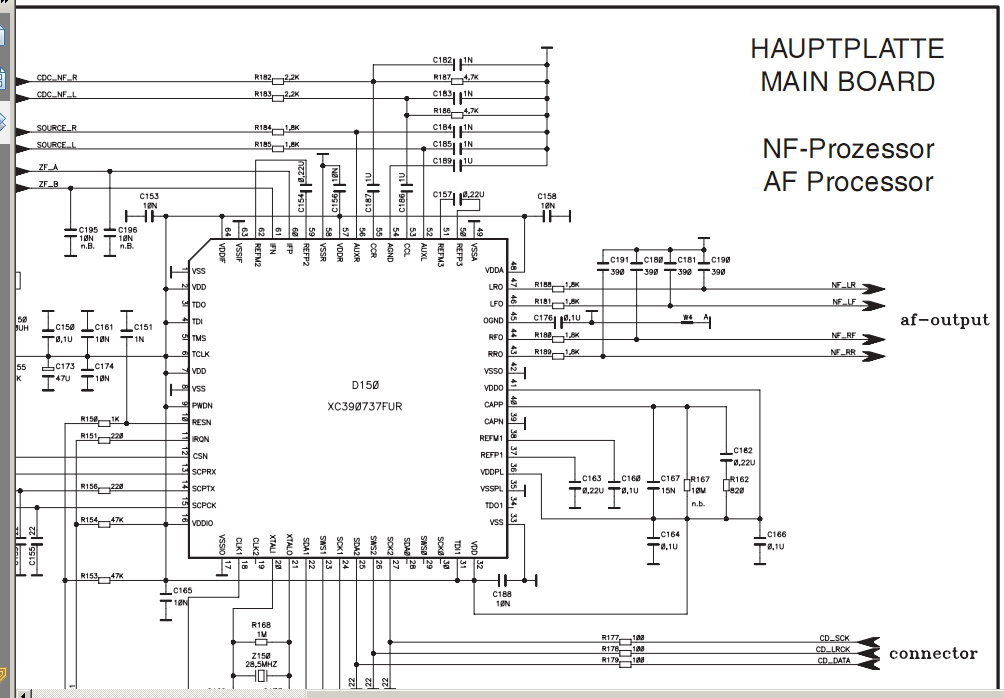

на стр. 11 pdf документа видно, что с процессора D150 выводы 43-44, 46-47 снимаются сигналы и, судя по обвязки этой мс, вторым контактом там будет массовый провод, причем масса подается в ту же самую точку "А" через перемычку "W4".

Спасибо что разобрались в вопросе. Я правильно понял что можно взять массу с минусового провода? Или нужно сделать как-то иначе?

Всёж похоже, что масса отгорела. Найди на разъёме массовый пин именно на линейные выхода, найди, куда выходит, у Блау это может быть гемморойно, и восстанови. Нудно, но это правильнее всего будет. Если массу тупо с корпуса взять, то возможны наводки, шумы и т.п.. Особенно внимательно в районе самого разъёма надо смотреть, я сейчас точно не помню, но вроде там сзади него плата должна быть, вот на ней и отгорело скорее всего.

нашел уже, а то что до кондера звониться на массу не означат что до него все цело (я серьезно)? Там еще вся плата припаяна к корпусу, а корпус закрывает плату из которой разъем на линейные выходы,и что бы на ней проверить что что-то выгорело нужно будет корпус отпаивать от платы, страшно накосячить.. блин

Ну, тогда аккуратно перемычку сделай до этого кондёра. А чтоб заводскую схему восстановить да, знатно потрахаться надо, я эти аппараты вспомнил...

Ясно, а откуда перемычку делать, от 45 ноги или от массы?

От массы, на первой схеме от кондёра возьми, с правой стороны, где буква А.

Хорошо. Так и сделаю наверное.
Что-то я похоже затупи сильно, еще раз посмотрел плату. Там же ясно видно что масса на кондер приходит прямо с корпуса. От выхода кондера на разъем тоже звониться, если я правильно все понял то может конденсор из строя вышел??

Да он и не влияет особо, кондёр этот. На сам пин в разъёме масса звонится?

нет, если пин это сам выход массы на разъеме то нет, звониться так: с массы на вход кондера и с выхода кондера на разъем .

Так, теперь померяй между перемычкой W4 на второй схеме и точкой А на первой. И оттуда же на этот самый пин. Если не звонится, то ищи обрыв, где то тут собака зарыта. Буква А означает audio, это и есть слаботочная сигнальная масса. На всякий случай саму плату осмотри (основную), мож там где отгорело, но скорее на платке разъёма.

Блин, что-то я не могу понять. Насколько мне не изменяет память, значек массы - это типа буква Т. А зачем тогда значек массы стоит вокруг кондесатора. Какой смысл этого кондера, если он двумя выходами сидит на массе, ведь если на второй схеме w4 - это перемычка, то так и получается.

Это разделение сигнальной и силовой земли.

Расковырял все и совсем запутался, на плате все цело а что откуда звонить, точнее где эта перемычка W и точка А понять не могу..
вот что получается пока.

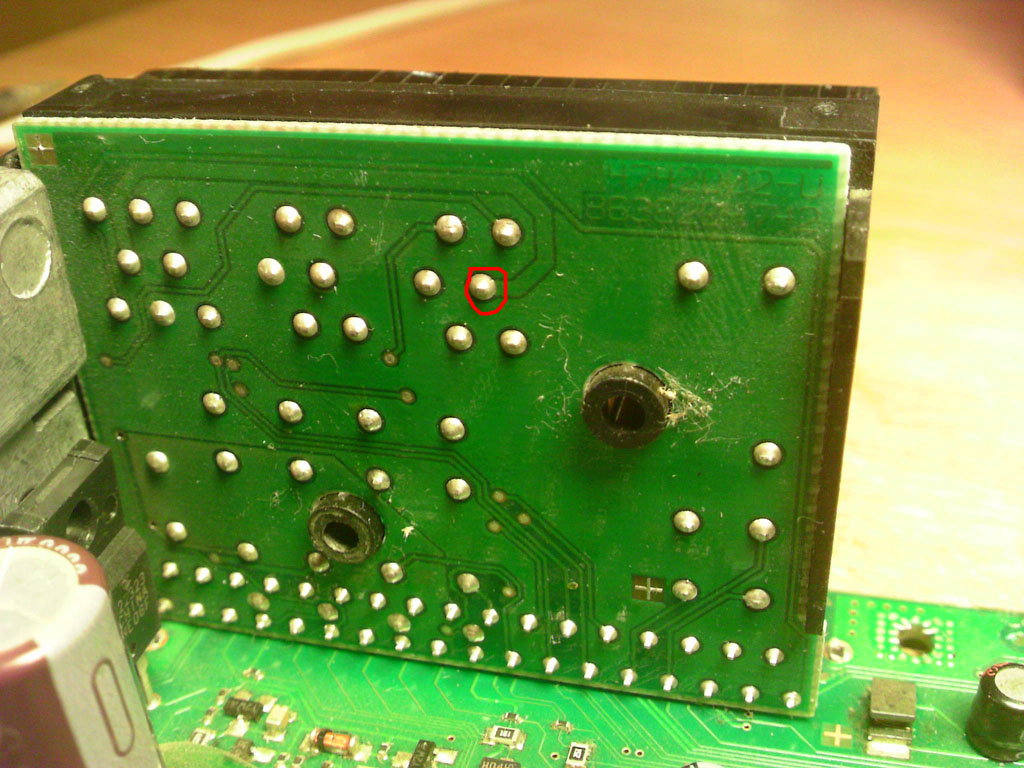

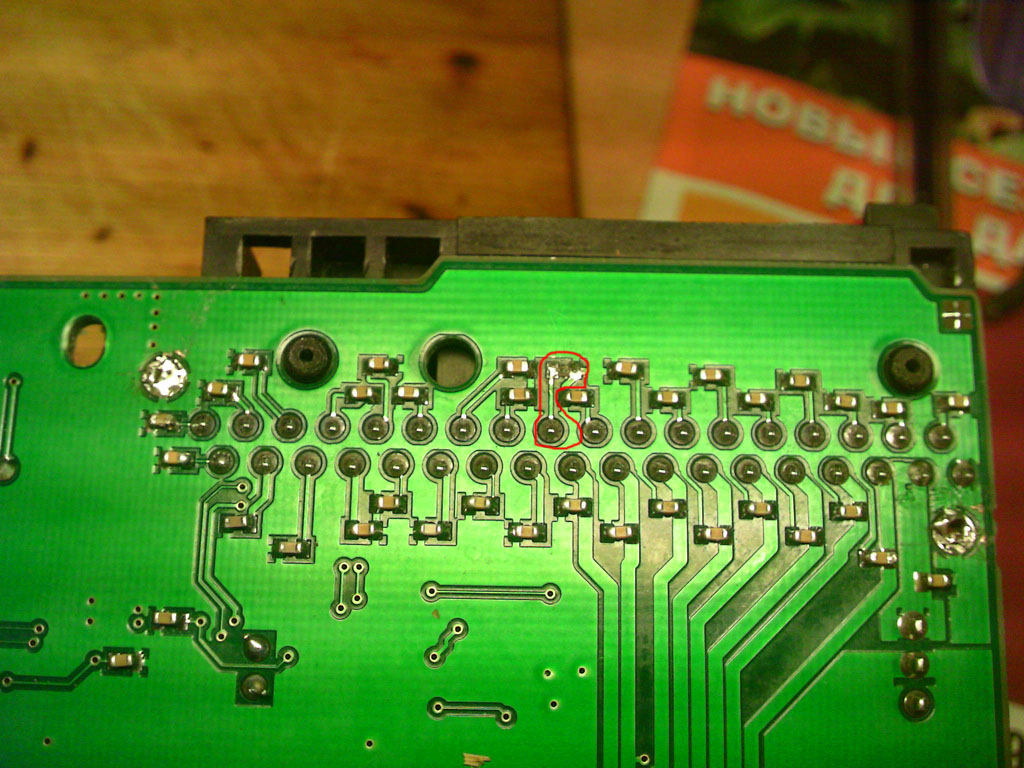

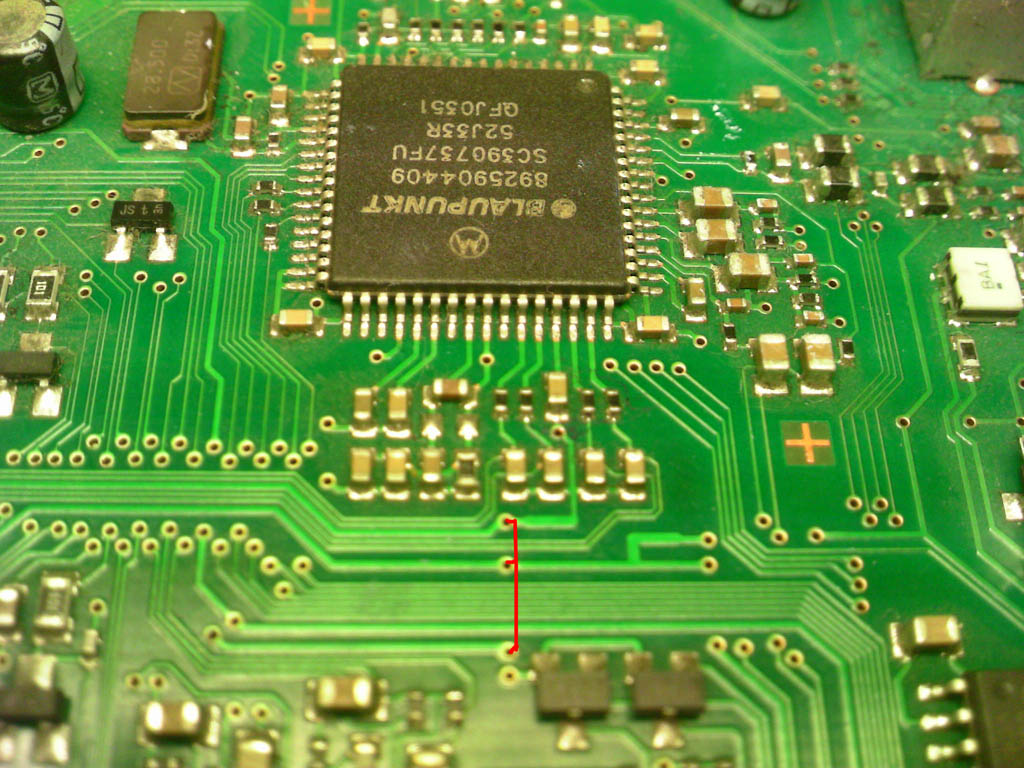

Тот штырёк на втором фото и есть массовый пин? Он на какй либо из контактов на третьем фото звонится? Вообще он должен соединяться с красной перемычкой на первом фото. На третьем фото в кружке красном отсутствует деталька явно, там что то было? Мож SMD предохранитель?

Ой, забыл написать, там был конденсатор смд.
Штырек на втором- да, массовый пин, он звонится на тот контакт что обведен красным на третьем фото и не звонится на контакты соединенные красной перемычкой на первом фото.
Может проводок кинуть напрямую?

Ну да, можно попробовать. Только сначала отверстия переходные прозвони, обычно там и отгорает. Если найдёшь, то и проводков не надо будет.

Переходные это дорожки на плате? Т.е если я правильно понял, то дорожки от одного из контактов на первом должны привести к пину?
Если проводком соединять, то нужно его прямо к пину или к конденсатору(кторого нет)? Кстати конденсатор обязательно нужно заменить, или можно перемычку сделать.

Переходные отверстия на плате. Она ж двухсторонняя, а местами мож и многослойная, но вряд ли. Вот в одном из этих отверстий сгорела металлизация, это самое тонкое место. Становись тестером с одной и другой стороны платы на одни и те же отверстия по пути этих дорожек, скорее всего одно из них звонится не будет. Вместо кондёра можно вообще ничего не ставить, но коротить это место не надо, ты этим силовую и сигнальную земли соеденишь, а это как раз не нужно. Если с вызваниваем отверстий затрудняешься, то кинь аккуратно проводок тоненький.

попробую прозвонить, но там черт ногу сломит, все так запутано, я думаю что с обратной стороны платы которая за разъемом что-то могло отгореть, но до туда не добраться.

Ну да, скорее всего так и есть. Кидай проводок, только проверь всё и аккуратно...
