Жгут проводов второй лямбды, что еще там?

[Kadzak]

На пластине правого крыла сидят два разъема: один - разъем моторной косы (+ датчик коленвала), в схемах обозначен как с110, второй должен быть в схемах как с134, там - вторая лямбда и еще проводка двух фишек, которая сидит еще дальше и глубже, чем вторая лямбда. Как я понимаю, в конце коробки.
Что за разъем? Можт даже схемы есть с этой проводкой?

[Kadzak]

Расположение и номера блоков и разъемов под капотом 95+.gif (17.86 КБ) Просмотров: 3294

[lex400305]

А такие рисуночки только на лупатого есть?

[Kadzak]

Наверняка не только, но откуда я этот взял даже и не скажу.. где-то в инете попался.

[Kadzak]

Маркировка основного лонжеронного разъема моторной косы - С110;

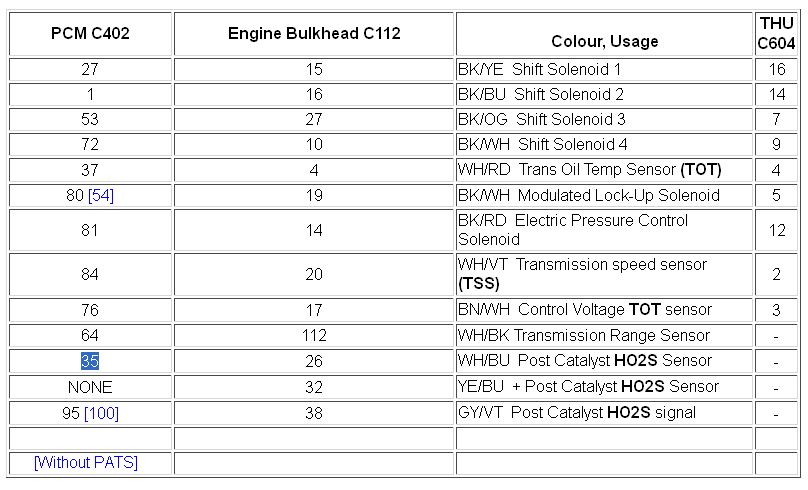

Разъем жгута второй лямбды для коробки автомат называется С112 (такой же большой, как и C110), вот его распиновка.

Жгут второй лямбды - Распиновка второго лонжеронного разъема.

Жгут второй лямбды - Распиновка разъема C112.PNG (33.81 КБ) Просмотров: 3098

(С402 - разъем мозга.)
Взято у буржуев.
--
А вот схему этого жгута для мануальной коробки не нашел.
Для механики разъем мозга такой же, обозначение - С401, разъем жгута второй лямбды - C134.
Проводка второй лямбды сидит именно на втором (перебирал недавно) вспомогательном лонжеронном разъеме C134.
(C112 для автомата в машине с механикой просто отсутствует.)

[Kadzak]

До переборки - справа, слева - после (круглый металлический разъем - присобачил новый более защищенный разъем для лямбды, не обращать внимание):

C134 - Проводка.jpg (148.98 КБ) Просмотров: 3088

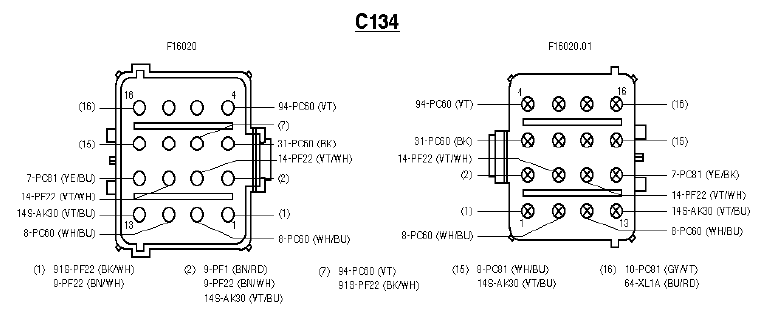

C134 - Разъем второй лямбды (DOHC 2.0 16V Manual).PNG (19.49 КБ) Просмотров: 3088

[Kadzak]

Судя по всему, трехпиновый разъем на фото - датчик скорости (Vehicle Speed Sensor, VSS).
Кто-нить может подтвердить?
+ остается не распознанным 5ти-пиновый разъем (один в один с разъемом MAF).
