Разъем под кнопку открытия багажника.

[fedorvs]

Мужики, подскажите как выглядит/где искать/какого цвета/ разъем под кнопке открытия багажника. Отследил проводку от тяги до торпеды, но как я понял из форума этом провод идет на реле, а вот как найти разъем для подключения кнопки ума не приложу.
Еще вопрос образовался скольки контактное реле для открытия багажника. Оно бод буквой D в основном блоке предохранителей (что под капотом), если кому не трудно, достаньте его и сфоткайте добы можно было на разборке подобрать.

[Romogun]

Эт что за интересная такая кнопка???

[ford1972s]

Кнопка стоит в задней личинке.Других кнопок не бывает.

[Мatador]

бывает, от 2108 в торпеде
а вот что за реле? а то может оно у меня "вверх ногами" что разьем пришлось скидывать, что бы не открывалось при закрытом авто...

[Romogun]

Нет там вроде никакого реле, я тянул от сигналки в багажник провод, так же на седане тянул от центральной консоли (где кнопки ЭСП стоят) до багажника.

[NPM]

Кнопка стоит в задней личинке.Других кнопок не бывает.

У меня только эта кнопка не нажимается вообще! открываю багажник с ключа...

[sergant3]

У меня кнопка от обогрева переднего стекла использована, в личинке отключена. Проводка родная, тока вместо вычлененой родной сигналки поставил реле под торпедой..

[Felix]

эта кнопка не нажимается вообще

Должна нажиматься. Должна, и все тут.

У меня кнопка от обогрева переднего стекла использована, в личинке отключена.

А чем плоха кнопка в "личинке"? И менять ее раз плюнуть - обычный "микрик".

[REX]

кнопка в личинке это круто но у мну приходиться машину глушить чтоб багажник открыть...тоже вот думаю кнопку поставить чтобы нажал и открывать не глуша тачку...

[sergant3]

А чем плоха кнопка в "личинке"? И менять ее раз плюнуть - обычный "микрик"

В моей машине она была увязана на родную сигналку, которую я выкинул. Подцеплять не стал потому что можно всегда открыть снаружи. А в моём случае теперь только изнутри или с сигналки.

[fedorvs]

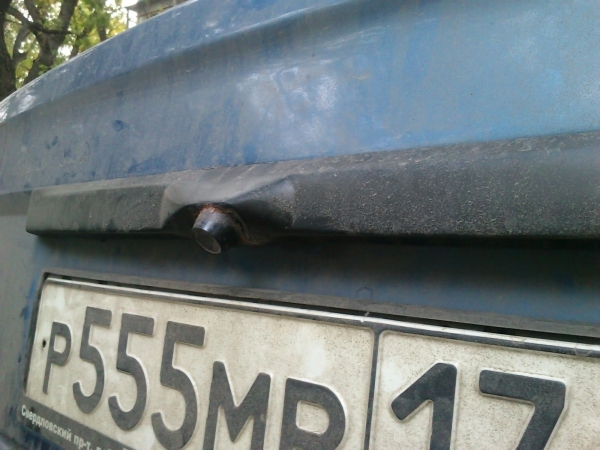

Вместо кнопки багажника камера стоит.

Т.е как я понял, кнопка к электро тяге идет от самой личинки? Судя по мануалу реле под буквой D, сфоткайте пожалуйста кому не трудно.

[Alek]

такаж фигня... кнопка не нажимается (открывать нужно только ключом) и мечтаю о кнопке в салоне - опишите как правильно сделать!

[Костя Луганск]

Если разобрать и промыть/почистить, кнопка таки нажимается, давит на микрик, тот включает реле в блоке предов и от него подаётся плюс на соленоид, который и откроет замок. Минус на микрик приходит от ЦЗ левой задней двери, плюс на реле пропадает при заведённом двигателе. Соответственно ляда не откроется при закрытом ЦЗ и заведённом двигателе.

Разъём на микрик красный двухконтактный:


Внизу на фото штатная проводка ляды. Реле вверху на фото - то самое из блока предов, которым управляет микрик, только у меня оно переехало жить поближе к замку.

Фото реле покрупнее:


[fedorvs]

Костя, спасибо большое!

[Alek]

а что под него в блоке предов есть стационарное реле?

[Костя Луганск]

В допереходном есть.

Кстати, кто хочет убрать функцию блокировки при заведённом двигателе - реле под номером XI как раз размыкает "плюс" на управляющее реле соленоида при включении зажигания.

[Мatador]

пля, как бы этому реле поменять полярность... у меня наоборот все происходит. при закрытых дверях (цз) открывается багажник с кнопки на нем, и наоборот... пришлось разьем скинуть. С кнопки из салона открывается

[Костя Луганск]

Ну это наверное замки в дверях стоят от 86+ - там направление открыто-закрыто обратное.

[Мatador]

да. переставил от 87года двери и словил такой казус с багажником и отказом работы стеклоподьемников как автомобиль заводишь

[Костя Луганск]

Ну ЭСП скорее совпадение - поменяй релюшку в ближнем правом углу блока предов - зелёное пятиконтактное, должно помочь. Ну а с замком нужно искать скрутку проводки из ляды к левой задней двери - но точно не скажу, где это соединение. Теоретически может быть в ногах водителя слева.
