Эластичная муфта кардана. Все о ней

[Miha]

У меня около 30 тышь продержалась, увы уже треснула нужно менять.

[Grenkin]

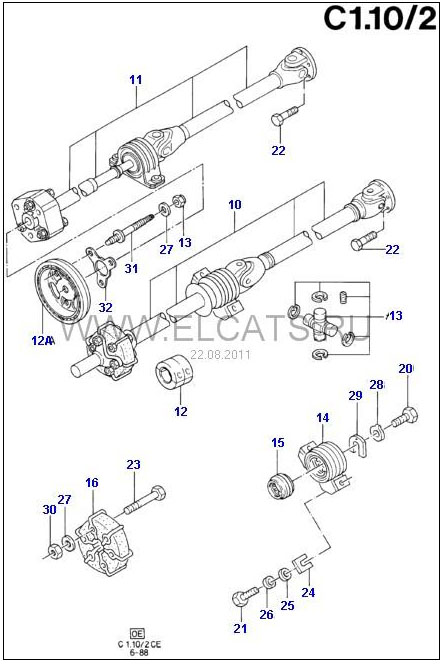

Прочитал несколько тем по муфтам кардана, но что-то так до конца и не понял. Много суждений о том ставить ли оригинальную муфту или муфту от Нивы-Шевроле. Утверждают, что на OHC вроде как полностью подходит от Нивы-Шевроле. Но что-то я не понял с оригиналом. Открываю соответствующую страницу каталога, смотрю кардан, нахожу муфту (деталь №16):


Жму на деталь 16, смотрю коды оригинальных деталей:


Присутствуют только номера для DOHC и дизеля (6518778) и для Cologne V6 (1638947). Выходит оригинальных ремонтных муфт для OHC 2.0i с КПП N не существует?

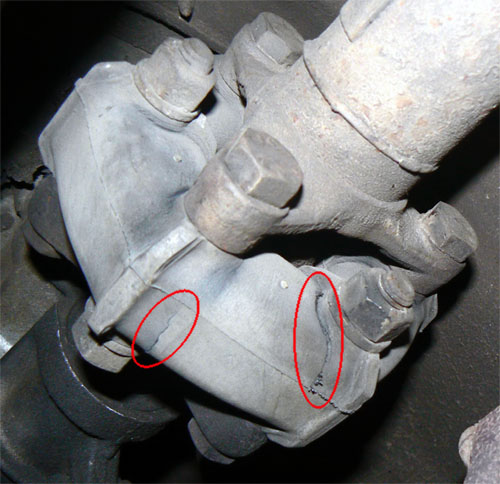

Так выглядит моя муфта:


Что ко мне встанет на замену?

[Incredible]

Ставил себе муфту от Шеви-нивы, внешне она точно такая же что стояла на машине, оказывается была Erling. Но разницы в поведении машины не заметил.

[Grenkin]

Так а оригинала на 2.0 OHC не существует?

[Incredible]

Не знаю, может ещё существует. В свое время, ~3 года назад, муфта от Шеви-Нивы стоила около 400р, а оригинал, что находил по Экзисту, около 2500р. И убедившись что муфта от Ш-нивы абсолютно такая же как и моя, поставил её. Да и "Если нет разницы, то зачем платить больше?"

[N-GAGEMAN]

поставил муфту от шевролет нива! один в один с родной...(зачем искать родную если с Шнивы такая же точно и в продаже свободно есть)

[Dronchik]

Grenkin
Муфты отличаются по коробкам(Нка и МТ75) вроде!
Муфта от Шеви-Нивы тоже ждёт своего часа в багажнике!

[Grenkin]

Да стрёмно как-то от Шнивы ставить.
Почитал на форуме, как люди в случае разрыва муфты кардан в салоне ловят, и хватил меня мандраж. Лучше, наверное, заплатить больше, но ездить не опасаясь.

[Мatador]

так ты не превышай

[Grenkin]

Пробил по микрокату: карданный вал (деталь №10 на рисунке) на OHC и заднеприводный Cologne V6 при КПП type N имеют один и тот же FINIS-код. Стало быть и эластичная муфта та же самая. Номер родной муфты - 1638947.

[gricha]

Grenkin

Я уже больше года на муфте нивовской езжу. При чем у меня не ОНС.
Единственное, что надо сделать при её постановке - это болгаркой обрезать штивтики что у неё торчат.
На ОНС думаю можно даже свободно ставить от жигулей "классики" - будет мягче.

[Miha]

Да стрёмно как-то от Шнивы ставить.

У меня кося на ней бегал и ничё ... просто прожила она месяца три ... а на двух литрах думаю будя жить долго и счастливо. Да и для шнивы есть фирменные запцацки, в том числе и муфта

[Grenkin]

Может есть у кого возможность взять в руки шнивовскую муфту или любую родную, которая идет для КПП N? Снимите, пожалуйста, линейкой три размера: наибольший наружный диаметр, диаметр расположения крепежных болтов и толщину муфты.


Похожи они на эти размеры?
Overall diameter = 144mm
PCD = 100MM
Thickness = 44mm

[ford1972s]

Miha
Ты на Мт её ставил? А как ты её сдавил,чтобы на болты одеть?

[Miha]

ford1972s
viewtopic.php?f=1&t=13739&hilit=%D0%BC%D1%83%D1%84%D1%82%D0%B0+%D0%BA%D0%B0%D1%80%D0%B4%D0%B0%D0%BD+%D0%BC%D1%8275&start=40#p221587
viewtopic.php?f=50&t=15909&p=275203&hilit=%D0%BC%D1%83%D1%84%D1%82%D0%B0#p275203
У меня 4х4. На простую мтху можно тож, как с демпфером так и без оного

[Metroman]

как вытащить эту мувту? первый раз с этим встречаюсь, болты всё откручино, а из флянца не как не вытащить:(
подскажите как!

[gricha]

Metroman

Если муфта такая же, то не понятно в чем проблема? Болты не выходят? тогда стукнуть их немножко? Если болты вытащил, то она должна легко болтаться. Может ты кардан не отпустил и пытаешься её вытащить? Тогда навряд ли получится, надо кардан приопустить. Если не изменяет память, то достаточно крепление подвесного открутить, кардан опустится и можно будет муфту снять. Если все равно не получается, то открутить кардан и от редуктора (после выкручивания болтов может показаться, что кардан к фланцу редуктора прикипел, тут тоже надо стукнуть по фланцу кардана, или отверткой в щель между фланцами кардана и редуктора)

[Metroman]

всё так же как на картинке..кардан я снял полнустью, болты откручены и выташины, а фланец с шлицевой частью(который в коробку вставляеться) из кардана как вытащить чтоб муфту снять?
Или как это всё разбираеться?

[herSHTURMAN]

Муфта распирает болты сильно. Новая она идет со стальным хомутом, который снимается после монтажа. Снять-то ее еще пол-беды, а вот поставить б/у тот еще геморрой, если в одиночку.
Я ставил Нивовскую что на Елду, что на Н-ку. Нормально встает, нареканий ноль. :)

[Metroman]

можете подробно описать как разобрать подробно, см. сообщение выше!
