открывание багажника без ключа

СообщениеДобавлено: 27.04.10 11:34
vitalik_aprel
Всем привет. Хочется поинтересоваться, может кто из собратьев скорповодов делал се такое. Суть проблемы такая. На моем скорпе сломался замок открывания багажника :cry: , у себя в городе по разборкам поискал, не нашел замочка рабочего. Посему решил сделать, что б багажник открывался из салона. Хочу поставить рычажок рядом с водительским креслом. Так вот хочу спросить от какого скорпа, или может от сиерры этот механизм подойдет? :unknw:

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 12:15
Миротворец
что именно сломалось

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 12:28
vitalik_aprel
ему край...восстановление можно не предлагать, т.к. уже пробовал, а результата ноль..

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 12:56
Миротворец
сломался электромторчик (активатор)? если да-то встает аналог за 120 р в любом магазине для тазов. только разъем под свой переделать

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 13:33
vitalik_aprel
ключ всовывается, но не прокручиваеться, кнопочка не нажимается. А ц.з. постоянно щелкает....

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 13:41
Миротворец
ну так снимаем замок чистим и собираем обратно. просто грязь набилась

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 15:01
psf735
Моторчик испрвавен,тогда откинь его от схемы и подай + с колхозной кнопки из кабины,только желательно через реле блокирующиеся при запуске,чтоб на ходу багажник не открыть.Через это же реле можно подать сигнал с сигналки,ну очень удобно :yes:

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 17:44
selsovet
Кнопка от таз 2110,новый электромагнитик та к нему в комлекте есть спица и рейка,метра 2 провода купи. Крепишь рейку к любой дырке,к ней этот моторчик,настраиваешь спицу чтоб откр.закрывала,кидаешь провод на кузов рядом,плюс ведешь под обшивкой к торпеде врезаешь в удобное место кномку от десятого таза кидаешь через нее плюс,либо к зажиганью,либо к прекуривателю...Куда хочешь и Вуаля! :super: Делов мин нав 5-10.

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 18:13
psf735
selsovet пишет:Кнопка от таз 2110,новый электромагнитик та к нему в комлекте есть спица и рейка,метра 2 провода купи. Крепишь рейку к любой дырке,к ней этот моторчик,настраиваешь спицу чтоб откр.закрывала,кидаешь провод на кузов рядом,плюс ведешь под обшивкой к торпеде врезаешь в удобное место кномку от десятого таза кидаешь через нее плюс,либо к зажиганью,либо к прекуривателю...Куда хочешь и Вуаля! :super: Делов мин нав 5-10.
Надо через блокировку,а то на ходу нечянно откроешь/смотри выше/ :yes:

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 18:17
selsovet
Я открывал :hahaha:
Да ладна-если откроешь-выдешь закроешь. :hahaha:
Главное не тормазить тода резка. :rofl:

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 18:21
psf735
selsovet пишет:Я открывал
Да ладна-если откроешь-выдешь закроешь. :hahaha:
Главное не тормазить тода резка. :rofl:
Ето да,только выходить Лень,особо зимой :jokingly:

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 18:23
selsovet
Можна пасажиру сказать(Чтоб закрыл) :rofl: :rofl: :rofl:

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 18:32
psf735
selsovet пишет:Можна пасажиру сказать(Чтоб закрыл) :rofl: :good: :hahaha:
Ага особенно когда таксуеш...

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 18:35
selsovet
Так это всегда таксовать придеться,если без блокировки ставить. :cry: :unknw: :unknw:

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 19:07
Толстый 757
selsovet
Кнопка от таз 2110,новый электромагнитик та к нему в комлекте есть спица и рейка,метра 2 провода купи. Крепишь рейку к любой дырке,к ней этот моторчик,настраиваешь спицу чтоб откр.закрывала,кидаешь провод на кузов рядом,плюс ведешь под обшивкой к торпеде врезаешь в удобное место кномку от десятого таза кидаешь через нее плюс,либо к зажиганью,либо к прекуривателю...

Аднака, правельный ник, зачот!
Аффтару порекомендую снятие/чистку/разбор ситуации. Есличо электропривод заднего замка один-в-один меняется на чёрное кетайское изделие, устанавливаемое и нсталляторами сигнализаций во все вёдра.

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 19:38
Миротворец
я себе неделю назад сделал с пульта сигналки. значит так. у меня на активатор приходил коричневый и красно белый провод. лезешь под руль. там блок контроля ламп. в него как раз приходит красно белый провод. покупаешь 4х контактное реле. плюс брал от прикуривателя. как бы вот. паяльник в руки и вперед :-)

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 22:29
Miha
Флудеры самоучки :-D
vitalik_aprel
А не пробовал без колхоза просто тупо разобрать почистить и собрать???
Если востановишь штатную схему, самый простой вариант из блока релюшек провод, от штатной релюхи открывания багажника. ищи поиском точно было, делал сам потом описывал.
Касаемо колхоза - если не хочешь спалить нахрен машину, востанавливай штатное открытие и доп кнопку.
А почему спалить (в прямом смысле этого термина), потому как или кнопка зависнет, или положит ктонить на неё чёнить ... Еслиб не проходил - не писал. Вовремя учуял запах горелой проводки, после этого востановил штатную систему.

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 22:57
vitalik_aprel
Да что ж вы меня все не так поняли. Кнопка на багажнике сломалась. Т.Е. центральтным блокируется/разблокируется нормально. А вот допустим нужно мне вещи в багажник положить, а открыть я не могу. Не работает сама эта хренотень внутри багажника, которая тянет за поводок из проволоки (или как её еще назвать...)

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 22:58
vitalik_aprel
Miha пишет:Флудеры самоучки :-D
vitalik_aprel
А не пробовал без колхоза просто тупо разобрать почистить и собрать???
Не поверишь - пробовал!!!

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.10 23:29
Miha
Активаторный механизм она зовётся, не поверишь еслиб поиском глядел то нашёлбы !!
У тебя судя по году должен быть не моторчик а втягивающее реле, у которого внутри есть термопредохранитель который не даёт загореться проводке в случае слетания с нажималки кольца с микриком! Втягивающее грется и при температуе (чёт в районе 150 градусов) сей дивайс просто размыкает контакт навечно.
Позже механизм усовершенствовали, т.е микрик стал НАЖИМАТЬСЯ а не отходить от корпуса и поставили электромотор вместо релюшки.
У тебя 2 варианта
1. снять с втягивающего несколько слоёв изоляции и через термопредохранитель (я ставил такой как на стеклоподъёмниках 20 ампер в люминевом корпусе, внутри термопара) НО!!! в таком варианте при слетании с личинки кнопки или замыкании кнопки в салоне можно спалить проводку нафик (Я вовремя учуял запах и убрал бутылку воды с кнопки ...).
2. Взять на разборке другое втягивающее. и счастливо ездить опятьже до слетания кнопки или заедания личинки.

Re: открывание багажника без ключа

СообщениеДобавлено: 28.04.10 14:41
vitalik_aprel
Miha, большое спасибо... Буду разбираться...

Re: открывание багажника без ключа

СообщениеДобавлено: 28.04.10 18:04
lesnik46
selsovet пишет:Кнопка от таз 2110,новый электромагнитик та к нему в комлекте есть спица и рейка,метра 2 провода купи. Крепишь рейку к любой дырке,к ней этот моторчик,настраиваешь спицу чтоб откр.закрывала,кидаешь провод на кузов рядом,плюс ведешь под обшивкой к торпеде врезаешь в удобное место кномку от десятого таза кидаешь через нее плюс,либо к зажиганью,либо к прекуривателю...Куда хочешь и Вуаля! :super: Делов мин нав 5-10.

Я так и сделал :blum: .Кнопку поставил сбоку на кресло ниже кнопки регулировки чтобы не перепутать и ура :rofl:

Re: открывание багажника без ключа

СообщениеДобавлено: 28.04.10 20:47
Charodei
Миротворец пишет:я себе неделю назад сделал с пульта сигналки. значит так. у меня на активатор приходил коричневый и красно белый провод. лезешь под руль. там блок контроля ламп. в него как раз приходит красно белый провод. покупаешь 4х контактное реле. плюс брал от прикуривателя. как бы вот. паяльник в руки и вперед :-)

Я себе тоже с дополнительного канала через реле замутил,и еще кнопочку десяточную вмудрил чуть ниже бардачка для мелочевки(случайно не откроешь)там все просто.Теперь очень удобно.А сам замок приказал долго жить.Ключ вставляется но не проворачивается,проверил моторчик рабочий,дай думаю заколхозю аля ваз 2110 :-D Оказывается я не один такой ;-)

Re: открывание багажника без ключа

СообщениеДобавлено: 29.04.10 16:40
selsovet
Толстый 757
Слыш у тя тоже он в тему!Как у Боенга!

Re: открывание багажника без ключа

СообщениеДобавлено: 29.04.10 22:08
ScorpionChia93
Вот кстати и у меня замок багажника на сарайчике открывается "потайной" кнопушкой из салона... Кнопочка колхозная, а ещё переключатель рядом с ней стоит, у прежнего хозяина чет забыл спросить для чего сия изделие, а кнопушка меня возрадовала... Жаль, что спрятали её не совсем додумав... Но я уже привыкаю :hahaha:

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 22:27
DeemoN
А кто мне даст схему открывания багажника через дополнительный канал? Выход "-" 300мА.

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 22:30
Incredible
Я находил около левого порога, провод идущий от кнопки, в багажнике, к блоку предохранителей, к нему и подключился.

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 22:54
DeemoN
Ну а поподробнее пожалуйста!
Там вроде ещё и реле надо ставить...

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:08

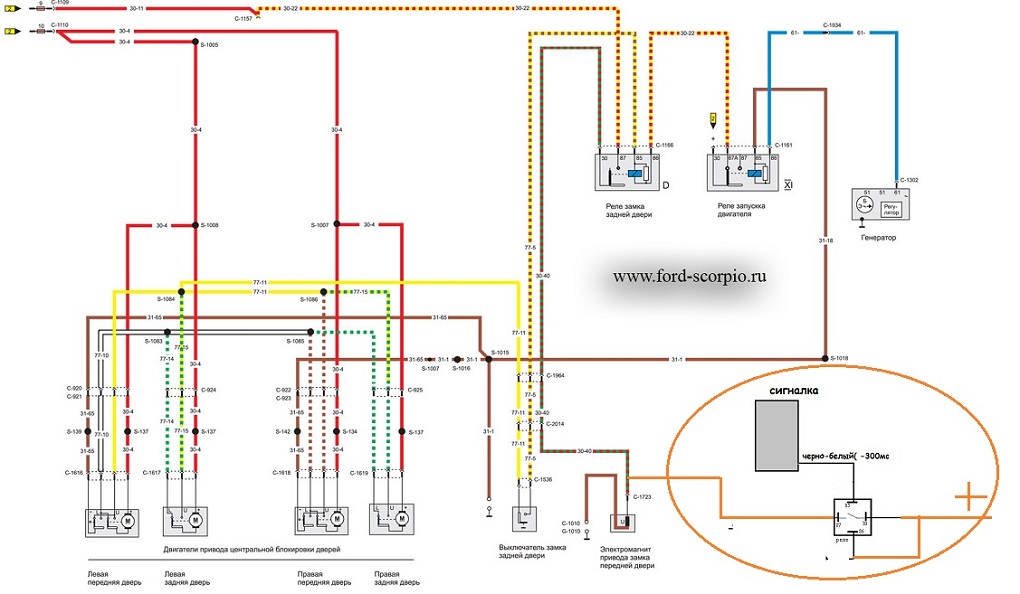

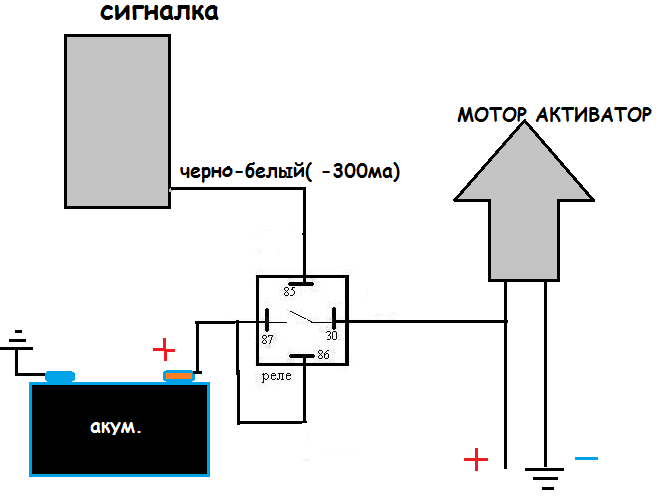

psf735
:pardon:

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:22
DeemoN
Спасибо! Плюс наверно не обязательно с аккумуляторя брать? И ещё, какая релюшка то нужна туда? Я в электрике :unknown: !

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:24
DeemoN
Пока в этой теме, тут и спрошу. Где найти "-" датчика багажника?

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:27
psf735
Ну конечно не обязательно с акума--релюшка любая тазовская с нормально разомкнутыми контактами(разомкнутая пара без напряжения) :pardon:

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:28
psf735
Где найти "-" датчика багажника?
Что за датчик? :shok: Для чего нужен?

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:31
DeemoN
Датчик открывания багажника. Взял бы с плафона в багажнике, но он отказал...

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:35
psf735
Там нет никакого датчика---просто активатор дергает тягу открытия замка :pardon:

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:39
DeemoN
Ну так концевик!

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:46
psf735
просто + от реле приходт на вот этот провод
ScreenShot 34.jpg
ScreenShot 34.jpg (52.92 КБ) Просмотров: 4937

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:47
DeemoN
Нужен минус.

Re: открывание багажника без ключа

СообщениеДобавлено: 23.04.12 23:55
psf735
Какой минус---сигналка подает минус на реле ,оно замыкается и выдает + на активатор

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 00:08
DeemoN
Я понял тебя! Я не об этом. Мне нужен концевик незакрытой двери багажника.

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 00:13
psf735
А понял---концевика там нет-на самом замке стоит микрик,даже два-один свет в багажнике,а второй микрик открытия при нажатии на личинку.

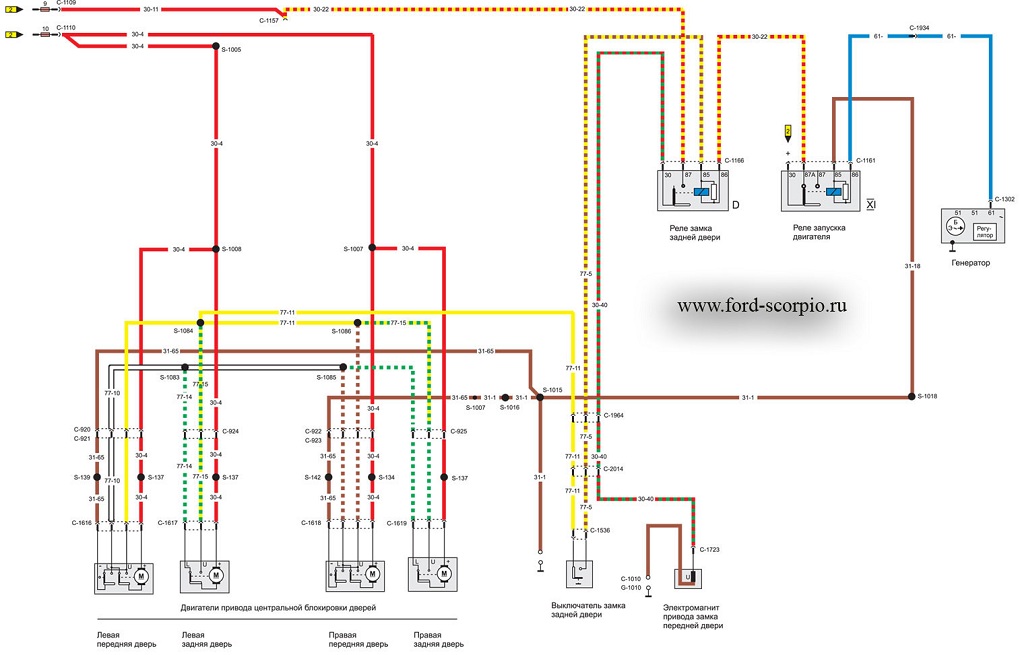

На схеме--
-Выключатель замка задней двери

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 00:33
DeemoN
Мне нужен тот, который на свет. Минус нужен или может на машинку идет от него минус, только как найти?

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 14:53
Incredible
Реле... от жигулей... Напаркуа, такие сложности?

Вывод от сигналки подключайте к кричнево-желому проводу.

И с сигналки багажник будет открываться, но, при завденном двигателе багажник всё-равно будет заблокирован.

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 15:04
psf735
Реле... от жигулей... Напаркуа, такие сложности?
Ты предлагаешь сполить сигналку ? Плиз....С сигналки минус слаботочный,даже там написано что необходимо управление через реле.Реле от таза не нравится поставь от Бентли :hahaha:

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 15:17
Incredible
Зачем ставить дополнительно реле, когда оно уже штатно установлено в машине?!
Тот провод на который я указал (коричнево-желтый), является управляющим минусом для реле управления замком багажника.
Подключая на него сигналку вы ничего не спалите, по крайней мере у меня за пол года ничего не спалилось, хотя на сигналке этим выводом пользуюсь довольно часто.

В предлагаемой мной схеме подключения только один минус, багажник не открыть с сигналки если заведен двигатель.

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 15:34
psf735
НЕ посмотрел выше схему--все верно. :yes: ну у меня с релюхой заколхожено,кстати сигналка то же не выдает импульс пока зажегание включено :unknown:

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 15:38
Incredible
psf735 пишет:кстати сигналка то же не выдает импульс пока зажегание включено

Да?...
Кстати да, у меня так же, сигналка отказывается открывать багажник если заведен двигатель (или включено зажигание, не помню точно).

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 21:40
DeemoN
Спасибо! А где найти этот жёлто-коричневый провод?

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 21:59
psf735
Подходит к микрику личинки замка-один коричневый -масса,второй желто коричневый :yes:

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 22:03
DeemoN
Не, ну а в салон то он уходит? Или всё не выходя из двери багажника? Где находится реле?

Re: открывание багажника без ключа

СообщениеДобавлено: 24.04.12 22:53
Incredible
DeemoN
Я у себя нашел в жгуте у левого порога.
А реле находится в блоке предохранителей.

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 07:58
DeemoN
Спасибо! Пойду искать.

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 09:19
psf735

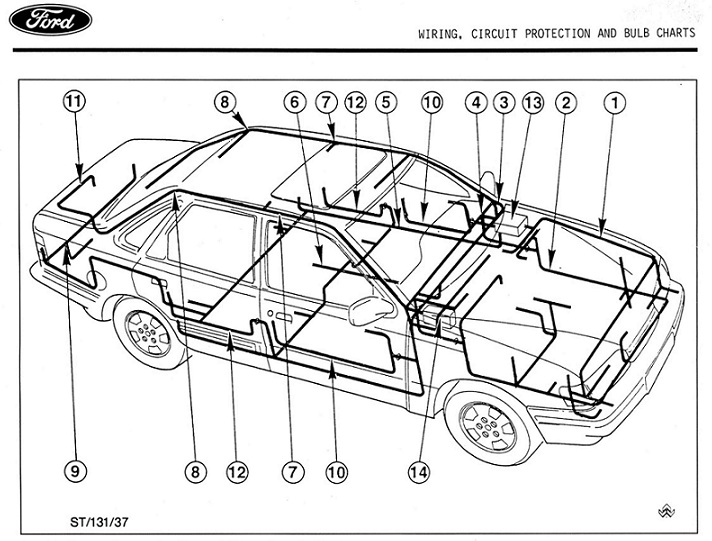

У меня переходной ожгутовка чуть иная

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 10:03
DeemoN
Так первый на картинке то.

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 10:30
ART&rey
psf735 пишет:У меня переходной ожгутовка чуть иная
А от куда такие схемы? Можно себе заиметь такое?

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 10:50
Incredible
DeemoN
Переходной. Из-за того что 2 блока предохранителей "13" и "14".

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 14:24
psf735
от куда такие схемы? Можно себе заиметь такое?
а нах тебе92+,у первого все по другому :unknown:

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 20:43
DeemoN
Сегодня всё подключил! Багажник открывается с пульта, но с кнопки почему то нет. На неё вроде идёт провод с центрального замка, кнопкой он посылается к реле и открывается. Правильно?
Концевик багажника подключил от подсветки в нём. Работает!

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 20:54
Incredible
DeemoN пишет:Багажник открывается с пульта, но с кнопки почему то нет.
Кнопка в машине. Подключи её так же как и сигналку. Один провод с кнопки на массу, другой на коричнево-желтый провод, аналогично сигналке. И всё должно работать.

DeemoN пишет:Концевик багажника подключил от подсветки в нём. Работает!
Я к штатной проводке подключал, вместо штатного соленоида.

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 20:56
DeemoN
Кнопка не в машине, стандартная на двери багажника (НЕ РАБОТАЕТ).
В салоне кнопка по другому сделана немного.

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 21:09
Incredible
DeemoN
А микрик установленный на кнопке работает? Может быть кнопка просто его недожимает.

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 21:21
DeemoN
Работает, проверял.

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 21:33
Incredible
И кнопка его нормально нажимает?
А проводка от микрика до блока предохранителей целая?

Re: открывание багажника без ключа

СообщениеДобавлено: 25.04.12 21:43
DeemoN
Кнопка нажимает микрик нормально, открывает замок если заменить провод с центрального замка на массу.

Re: открывание багажника без ключа

СообщениеДобавлено: 26.04.12 10:22
ART&rey
psf735 пишет:а нах тебе92+,у первого все по другому

Для общего развития ) На первого в таком исполнении нет? Так от куда схемы то?

Re: открывание багажника без ключа

СообщениеДобавлено: 26.04.12 20:44
psf735
Качай, для общего развития :hahaha: http://www.souleyman.ru/forum/knowledge ... php?id=239

Re: открывание багажника без ключа

СообщениеДобавлено: 26.04.12 23:16
DeemoN
Так что по моей проблеме?
Дело в жёлтом проводе?

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.12 12:55
Incredible
Если при подаче массы на кнопку багажника не по штатной схеме, всё работает, то, да, в проблеме виноват желтый провод идущий к кнопке багажника. Видимо где-то потерялся его контакт с центральным замком.

Re: открывание багажника без ключа

СообщениеДобавлено: 27.04.12 19:24
DeemoN
Кто знает путь этого провода?

Re: открывание багажника без ключа

СообщениеДобавлено: 10.08.12 13:08
Мatador
поставил и себе сие чудо... "Жуками" у правой стойки на кнопку от таза вмонтированую вместо джойстика. Удобно что писец :super:
Но вот вопрос, кнопку на самом багажнике как обкарнать на нажатие? Потому как открывать при повороте ключом снаружи - :super: , открывать из салона - :super: Но вот то что багажник открывается снаружи нажатием, без ключа - так это же авто влезть могут :crazy:

Re: открывание багажника без ключа

СообщениеДобавлено: 10.08.12 23:59
psf735
Сань-концевик там -микровыключатель--просто вынь из гнезда :yes:

Re: открывание багажника без ключа

СообщениеДобавлено: 11.08.12 00:05
DeemoN
Мatador пишет:Но вот то что багажник открывается снаружи нажатием, без ключа - так это же авто влезть могут

Он не откроется, если машина закрыта.

Re: открывание багажника без ключа

СообщениеДобавлено: 11.08.12 08:55
Мatador
Он не откроется, если машина закрыта.
да вот фиг там, 85 и 87 год, разные полярности. Когда Цз закрыт - открывается с кнопки на багажнике, когда открыт цз - кнопка на багажнике не открывает.
-просто вынь из гнезда
красный, плоский разьем? отсоединил, из салона работает,механически открывает, кнопка на двери не работает :dance: Микропобеда есть. Но главное что бы это временое решение не перерасло в постоянное, как нить надо найти где + и - местами махнуть. Или реле :unknown:

Re: открывание багажника без ключа

СообщениеДобавлено: 11.08.12 09:30
DeemoN
Мatador пишет:да вот фиг там

Значит делай правильно.
