Салонное зеркало с автозатемнением 95+

[KZh]

tima
Третий провод должен идти на датчик, который на заднем стекле.
По крайней мере на лупатом так.

Ого!

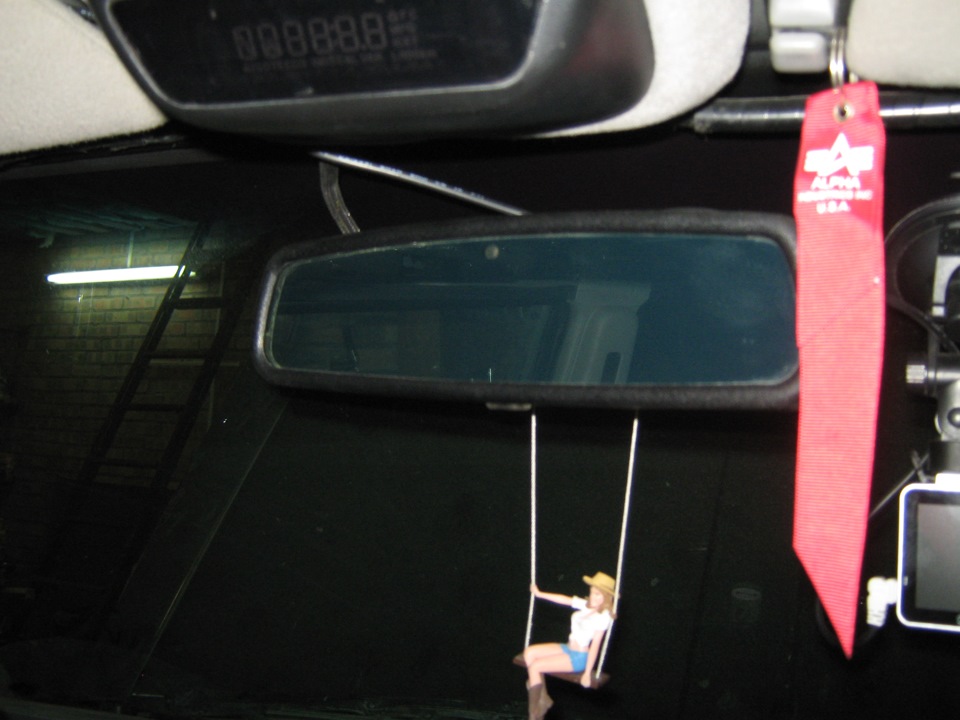

Я я взял скорпа битого, на задней двери у меня заплатка из картонки. Смотрю в зеркало, вижу кнопка, нажимаю - загорается одна из двух "лампочек" (или не лампочек) зеленого цвета на рамке зеркала.
Я конечно думал, что там что-то намудрено, но не подумал про заплатку.
Теперь займусь. Правда, alexey-r говорит про третий провод на датчик - а у меня от старого хозяина заплатка на пол зада..

[stress]

Кто подскажет распиновку этих трех проводочков?Какой за что отвечает?

[ford1972s]

Там будет зажигание,масса и то ли габариты,то ли фары. Серёг,возьми контрольку,проверь.

[stress]

Два я звякнул,плюс после включения зажигания и масса постоянная,третий пустой и что должно приходить,а точнее когда я не знаю,включал все что включается в машине,провод пустой .Вот и спросил.

[ford1972s]

третий - фары или габариты. На всех машинах так.Чаще - фары.

[stress]

третий - фары или габариты

Пустой,возможно что где то обрыв.Хотя до момента как зеркало крякнуло-затемнение работало без проблем.

На всех машинах так.Чаще - фары.

Нет.На Ягуаре при включении задней скорости режим ,,автозатемнение,, отключается.Третий проводок для этого.

[Crick]

На Ягуаре при включении задней скорости режим ,,автозатемнение,, отключается.Третий проводок для этого.

не знал как правильно сформулировать.. (хотел написать что он начинает работать, когда огни заднего хода включаются) - ну это чисто логически)

а тут ты пробовал делать на нём замеры, когда кулиса(селектор ) в положении "R" (ракета )?

[шумыч]

Вообще третий провод должен быть управляющим с датчика освещенности.
Питание питанием,а сигнал для степени затемнения должен идти откудато.

[stress]

ты пробовал делать на нём замеры, когда кулиса(селектор ) в положении "R"

Ну я не совсем шлепок,иногда голова работает.Поэтому не угадал.

а сигнал для степени затемнения должен идти откудато.

В Скорпе датчик стоит уже в зеркале.Провода соответственно к нему не тянутся с потолка.

[stress]

Короче если что то похожее по креплению подойдет то возьму новое http://ksize.ru/search?q=%D0%B7%D0%B5%D ... 0%BB%D0%BE

[ford1972s]

Возьми от Хрустлера какого нибудть,или ГЧ, я никогда их поломанных не видел. А от жабы уже дважды видел,как внизу экрана "море" получается,учитывая,что жаб у меня было всего три...

[Crick]

На те, сэр..
http://ford-club.ua/board/index.php?showtopic=90256

надеюсь то что надо

[ford1972s]

на него яндекс ругается,говорит - небезопасно.

[stress]

Не нормально там все,только смотрел,Леха спасибо.Кто схемку может прочитать которая там выложена?

[stress]

[ford1972s]

1-питание
2-масса
3- куда нравится,а то мы так к общему и не пришли.

[stress]

ford1972s
Не глумись,я не умею схемы читать,там куда не написано п3?

[ford1972s]

ну слева вверху,где HD1,третий контакт - это управляющий.

[UREC]

Второе питание берется с концевика заднего хода.

[stress]

UREC
Вот спасибо тебе,теперь найду обрыв.
