сигнальные лампы и подсветки приборки с помощью светодиодов

[Hranitel]

я просто мленько другим способом разместил диоды под стрелкой.... я взял 2 дида 3мм в диаметре и поместил их в отверстие рядом с оськой на которую садится стрелка, тоесть диоды направлены непосредственно в саму стрелку в месте её посадки (если снять стрелку то диоды светят прямо на тебя) вот и получилось так ярко

Тогда я бы делал так взял бы орг стекло. Вытачил бы из него колечко. таим диаметром чобы оно встало под стрелкой. Там если я помню есть какието свотовод вот их нафиг убрать. колечнко зделать матовым. на него напраавить оди красный светодиод. точнее надо светодиод внидрить в кольцо.

Я точно не могу описать так как точно не помню уже устройство.

[Vechno_Molodoy]

На самом деле всё отчётливо видно! Камера у телефона херня, сниму позже на цифровик, там всё отчётливо видно..стрелка спидометра еще не доделана, всё это будет светить в 2 раза ярче..это просто начало самой идеи, еще делаю подсветку в задние пепельницы.

[dimon 7777]

ja v vuzdohovodi davno hotel zafigaritj svetodiodi, da vse ruki ne dohodjat.

[Vechno_Molodoy]

У меня с ними немного другая идея была, позже доделаю, они будут плавно мигать, эффект "ДЫХАНИЕ" нужно плату спаять только..

[Le0n35]

хз я дак по закону ома рассчитывал сопротивление и не парился...

Сила тока (I) диода = 0.02А , т.к нам нужно напряжение (U) в 12 В, по закону ома считаем R=U/I= 12/0.02=600 Ом. Брал белые светодиоды повышенной яркости и к ним резисторы на 560 Ом ( т.к на 600 ом нету) паял как написано выше по схеме П2, поставил в противотуманки(типа прямоугольных "ангельских глазок" ) , стоит пол года и ничего не перегорело, насчет 1к или 1.5к незнаю... думаю свет тусклее будет.....

[Le0n35]

С диодами в подсветке вроде хороше, но вот регулятор яркости подсветки не работает как с лампами, если куда ехать в ночь дак могут глаза устать, ну хотя хз это на любителя.....

[dimon 7777]

es4e hotel sdelatj 4tobi svetili vozduhovodnije svetodiodi v zavisimosti ot vozduha, teplij-krasnij, holonij-sinij.

[Le0n35]

вобщето самый плохой вариант последовательное соединение. (уже проверено не однократно) при этом какраз неравномерное свичение . особенно если партия хреновая будет или вобще разнобой.

Самое правильное это 1 диод + 1,5 кОм резистор. 0,125 ват хватит с головой.

Более менее нормально - паралельное соединение и 1 резистор 1,5 кОм вот мощность надо расчитывать от количества диодов. + 1 конденсатор.

На днях какраз переделал подсветку приборов на белую . с приборами у меня ксчастью вобще лекно а вот с остольной подсветкой пришлось повозится.

Где брал диоды я уже тебе отвечал.

хз я дак по закону ома рассчитывал сопротивление и не ***.

Сила тока (I) диода = 0.02А , т.к нам нужно напряжение (U) в 12 В, по закону ома считаем R=U/I= 12/0.02=600 Ом. Брал белые светодиоды повышенной яркости и к ним резисторы на 560 Ом ( т.к на 600 ом нету) паял как написано выше по схеме П2, поставил в противотуманки(типа прямоугольных "ангельских глазок" ) , стоит пол года и ничего не перегорело, насчет 1к или 1.5к незнаю... думаю свет тусклее будет.....

[Vechno_Molodoy]

У меня всё подключено через диоды.. тоже была такая идея, в зависимости от воздуха сделать подсветку, красный и синий цвет..но чё то передумал)

[Miha]

560 ом - само оно. Но брать нужно не 0,25 а хотябы 0,5 вата и ли 1 ватт.
Если больше то тусклее светит.

[ScorpionChia93]

Вот я чёт так нифига и не понял какие диоды, кто куда вставляет? Считайте меня тупым (хотя я по профессии "Монтажник радиоэлектронной аппаратуры и приборов"), но я не могу взять в толк:1) для чего тут законы ОМа? 2) какие диоды всёже втыкать(кругляшками или как на фотке)? И от чего всё же зависит цвет подсветки? синий с красным это жесть, на рабочей машине(VW CADDY) такая подсветка, приезжаю домой, глаза хоть через рот выплёвывай... Я хотел что нить нежное - голубенькое и что б глаз не резало. Сколько вольт и ватт вообще подходит на посадочные места в табло? и как стрелочку(скорости и тахометра) поярче и понасыщенее сделать? Не обессудте... такой уж вот Я!

[Miha]

Про пальцы уже писал ...
Форма диода пофигу. Питание и закон ома ... Диод рассчитан на питание от 1,5 до 3х вольт. чтоб его запитать от 12 вольт нужно ставить гасящее сопротивление. Нахрена на фото 2 диода к ножкам припаяно ХЗ. одного вполне достаточно. Яркость свечения и цвет зависят от кристалла в самом диоде. Когда покупаешь, чётко озвучиваешь что требуется, направленный (светит в одну точку и как правило конец скруглён, рассеивающий имеет на конце какбы выемку ...
По большому счёту форма диода и параметры рассеивания корректируются обыкновенным алмазным надфилем. Главное до кристала не пилить.

[Vechno_Molodoy]

ScorpionChia93, незнаю на счёт жести, у меня ничего не болит после моей подсветки, ибо не делал бы ее такой) Ничего не надо расчитывать! Никакие законы ОМА, зачем это всё? Если тебе надо голубую, приятную подсветку приборной панели, идёшь в магазин и покупаешь вот таких 7 диодов фирмы маяк, после установки возникнет проблема, некоторые цифры будут светить ярче, а некотороые тусклее, берёшь замазку, обычную белую) и замазываешь у диодов центр, то есть верхушку.. и получается равномерный голубой тон, яркий, но не давящий на глаза..стрелки будут морковного цвета, если хочешь ярко красные, придётся подводить к каждой стрелке красный светодиод, и приклеивать по мере подсветки стрелки..

[E633TU]

День добрый, уважаемые!
Я хочу идейку подкинуть по поводу светодиодной подсветки ее цвета и яркости, я сейчас пытаюсь замутить вот какую тему (мож кому интересно будет):
Для начала под каждый отсек приборки делаю что то типа подков из плекса 6 мм, далее втавляю с торцов этих подков (в любых удобныз для этого местах) 3-4 группы светодиодов каждая группа имеет 3 светодиода Кр, С, З.
Далее ставлю 3 стабилизатора с регулировкой на КР142 ЕН12 (крен12) и соответственно 3 переменных резистора прячу под панель в доступном но не заметном месте. и в принцепе все. А ну и к минусу каждого диода по резистору 560 Ом 0.125 Вт (не греются). теперь простой регулировкой получаем следующие цвета:
Красный, синий, зеленый, желтый, сиреневый, берюзовый, оранжевый, любой яркости!
Светодиоды я брал 5 мм 20 кд.
Стелки тахо и спидо у меня до середины шкалы синие потом плавно краснеют.
Реализуется просто, световоды под ними имеют два "рога", в один ставим красный диод в другой синий, и закрашеваем (я коректором) половину сектора на пяточке стрелки снизу.
Вот вроде и все, меняем цвет подсветки в зависимости от настроения!
Да, зеленый светофильтр я содрал, и следим что б тело диода не попадало под прозрачную область циферблата, ввиду дефецита места я укорачивал диоды почть до кристала (главное не перестараться).
Бюджет всей переделки не превысил 500р, с учетом того, что пришлось купить еще и сверло 4.8, клей, тонкий провод и новые надфили.
Как закончу выкину фото.

[Vechno_Molodoy]

Интересная идея! Ждём фото!

[ВВ]

А не проще сразу RGB диоды взять?

[E633TU]

А не проще сразу RGB диоды взять?

Была такая мысль, но тут есть свои "НО": яркость меньше, стоимость больше,
так получается 3 обычных по цене одного RGB, но 3 по 20 Кд, а те я более 9 кд не видел.
Может за праздники довояю, тогда фото выложу.

[Nbel]

Саму подсветку не менял, менял лампочки которые в цоколях пластиковых которые идут на ошибки и повороты плюс лампочки в машинке.

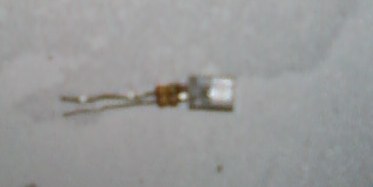

Светодиоды на 120 градусов, теплые белые - именно теплые, холодные изменяют цвета. Резисторы на 510, но согласен, на 560 лучше будет. Хотя резистор со светодиодом на 510 стоял на 14 вольт неделю непрерывно - не сдох.

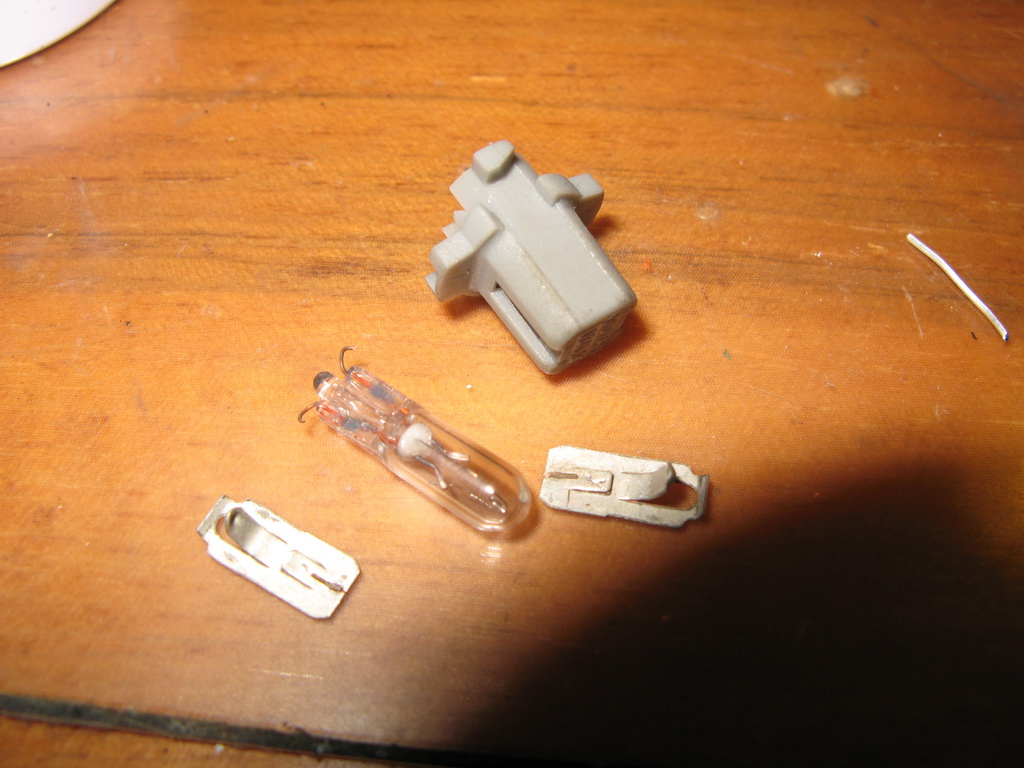

В машинку светодиоды на 12 вольт, они только холодные белые, но там они канают. Просто выдергиваем из резинового корпума лампочку и пихаем светодиод.

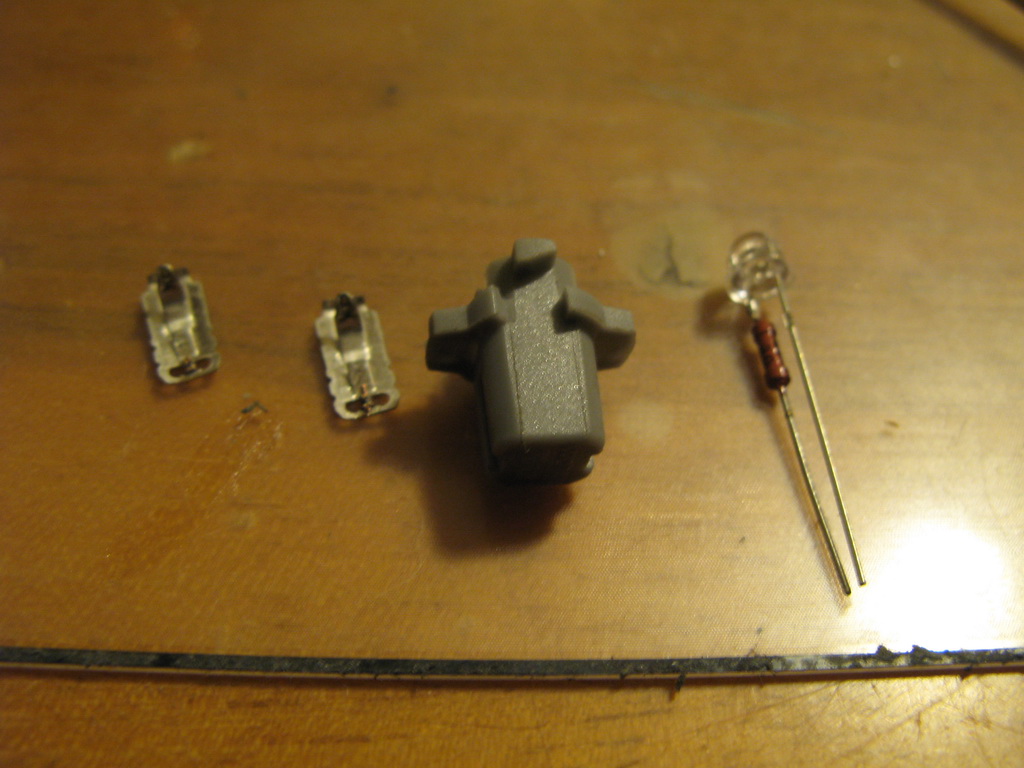

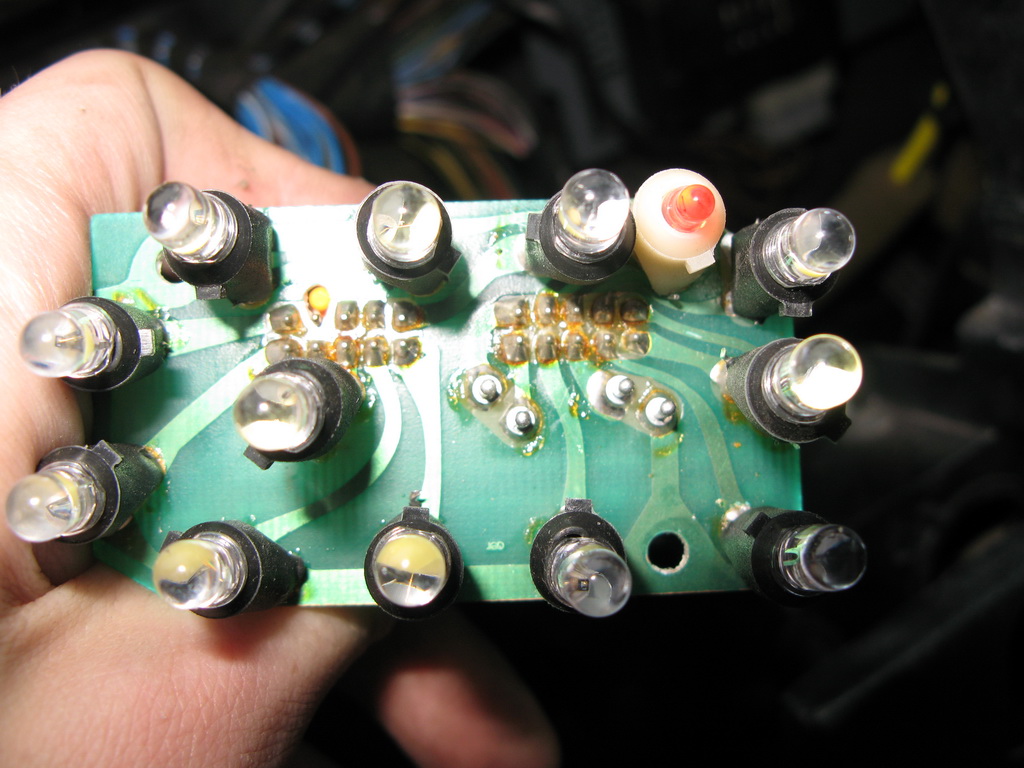

Вот пара фоток. Если интересно - могу выложить весь процесс пошагово.

[E633TU]

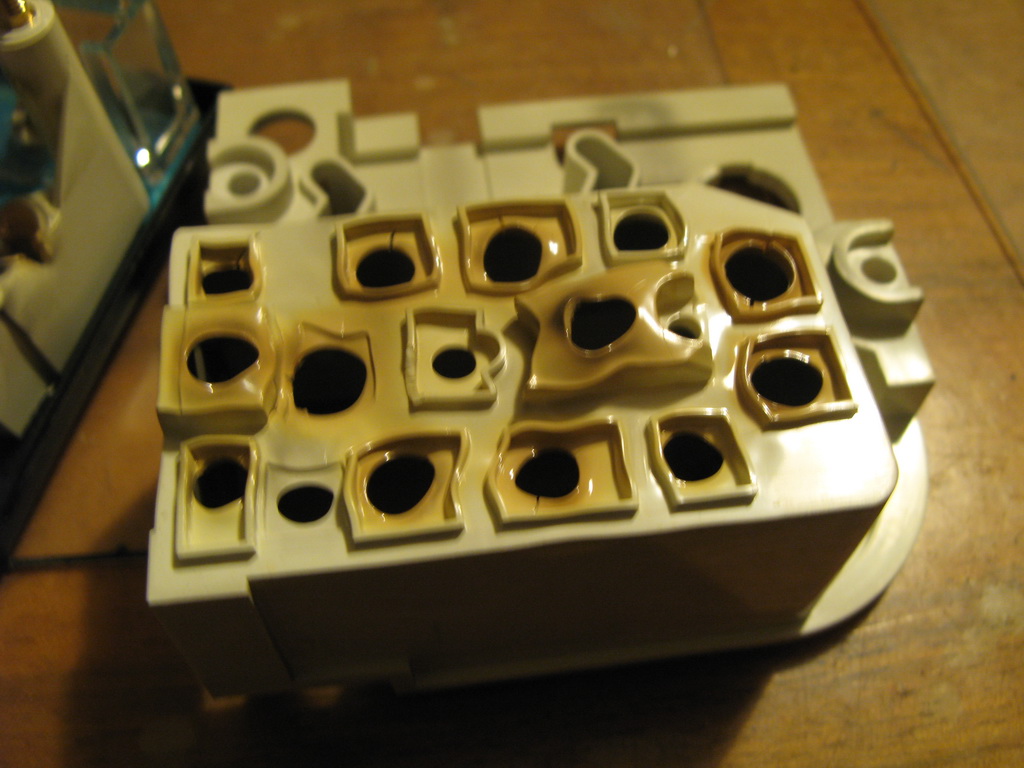

Начало фотоотчета по утановке многоцветной подсветки, от подков отказался на них не остается места для светодиодов, да и так должно получиться более равномерное свечение, корпус приборки пришлось конечно разобрать. Важно, все торцы со всех сторон плекса должны быть отшлифованы, иначе на них проэцируются цветные пятна и появляются они же на циферблатах.
Да, на счет токоограничительных резисторов, почему все считают что светодиоды должны быть 2 в при 20 мА, это справедливо для красных и желтых, а синие и зеленые 3в при 30 мА, а это получаеться, что для полного свечения необходим резистор 360 Ом, ну если с запосом то 390 Ом. В противном случаи он светит гораздо слабее чем расчитан. А вообще при покупке светодиода хорошо бы узнавать у продовца данные оного.

[Miha]

E633TU
А ты думаешь продавцы прям все знают ??? Справочники рулят, благо при наличии тырнета ...
