обломилась шпилька

[олег капронов]

всем привет! недавно с моей лягушкой случилась беда. завожу мотор - а он троит. ну, думаю, штанга выскочила со своего места. вернуть её на место - 5 минут. снимаю клапанную крышку, а там всё намного печальнее . одна из шпилек, что держат стойки коромысел, обломилась. в головке остался заломыш. я его давай сверлить, а свёрла тупятся - металл калёный. кое-как просверлил немного, заворачиваю т. н. экстрактор, а он ломается . короче, хуже некуда...
как-то в журнале "за рулём" видел статью. типа, какой-то дядя ремонтировал мотор газ-24. в алюминиевом блоке сорвалась резьба под шпильку. ну, дело плёвое - перерезать резьбу и ремонтная шпилька. короче, сломал тот чувак метчик. да так сломал, что никак не привариться к нему, не ухватиться. что делать? кто-то из читателей предложил вытравить заломыш кислотой. типа, кислота съест сталь, а алюминий останется невредимым.
кто что думает на этот счёт?

[Felix]

Это ж сколько его травить нужно? Месяц?
Сверлите, Шура, сверлите. На барахолке покупаем пару-восемь сверл еще советских(да, таких потертых и невзрачных), и сверлим, сверлим... Я за полдня в коренном листе от Москвича 4 отверстия просверливал.
З.Ы. Сверлим на низких оборотах, сверло точим правильно, "под металл", когда угол между фасками сверла не менее 110 градусов.

[Stanly]

у меня была ситуация наподобие, не знаю пригодиться ли совет. Так же высверлил отверстие глухое в остатке болта и нарезал резьбу метчиком с левой резьбой, когда метчик уперся то остаток болта выкрутил. Возможно мне повезло, потому как метчиком могло и срезать новую резьбу но выхода не было потому как не было такого болта, поэтому желательно использовать болт с левой резьбой.

[i_edgars]

Существуют специальные сварочные электроды, которыми можно заплавить отверстие, к наплавленному бугорку приварить рычаг и вывернуть.
Так делали при ремонтах в соседнем предприятии, но марку не скажу, так как предприятие уже банкротировало.
Пробуй сам найти, по край не мере есть зацепка.

[rumilok]

такие проблемы решаю через соседа сварщика.сверху наваривает железяку и круть аж бегом

[олег капронов]

беда ещё и в том, что заломыш затаился на глубине нескольких миллиметров

[lex400305]

На сколько мм глубоко? У меня получалось капроматом залазить и наваривать что то типа столбика. Главное, хорошо прогреть этот заломыш и поймать момент, когда навар уже не красный, но ещё не остыл. Выворачивал таким способом все шпильки, которые ломал при попытке вывернуть.

[Felix]

А капромат это что?

[lex400305]

Сварка проволокой в среде CO2...

[Ted]

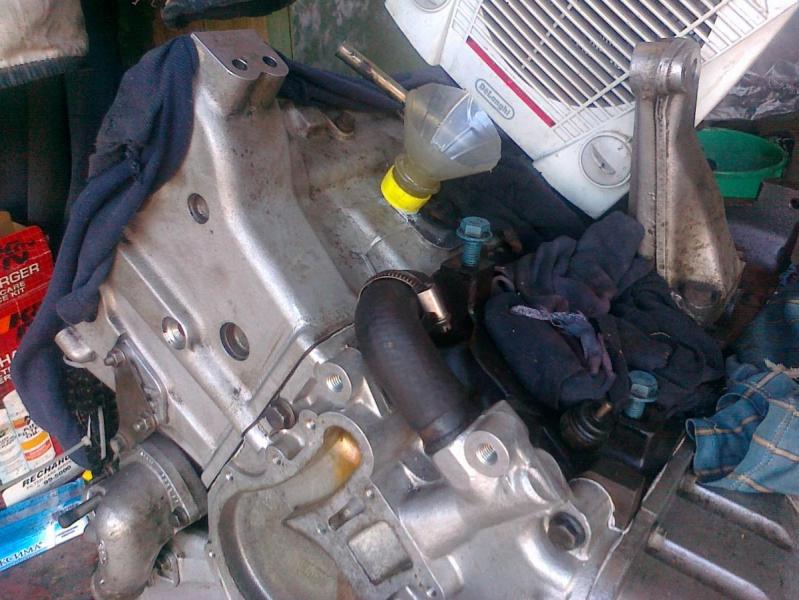

Правду за рулем пишет. С месяц назад и я поимел проблему с заломанной шпилькой выпускного в люминевой косвортовской голове. По началу я ее качественно засверлил и заломал в ней китайский свежекупленный экстрактор, еще раз засверлил и заломал торкс на5, а торкс уже ничем не сверлился... Реально пару дней сверла всякие покупал, пробовал - хрен. Полез в инет и оказалось народ заломанную сталюку из алюминия раствором азотной кислоты вытравливает. Поройся, найдешь, на ютюбе даже ролик был. Где кислоту брать я не знаю, у меня знакомачя есть на хим. факе, она концентрированную подогнала. Посадил на герметик над шпилькой обрезанное горлышко от полтарушки, чтобы больше раствора было и погнал травить, с концентрацией поигрался, разводил простой водой в шприце. Раствор из шприца в горлышко наливал и шприцом же отработку выкачивал. Менял расвор по возможности, т.е. с утра в гараж заехал, потом вечером после работы пару раз. В общем где-то за трое суток, 7мм шпилики с заломанными в ней кусками вытравилось. Резьба осталась целой, не перерезал. Как-то так, только смотри, там вроде как пары кислоты ядовитые и если на кожу попадает - ожог в виде желтого пятна, не то чтобы больно, но не эстетично. Делал все в рез. перчатках, шприц обычный пластиковый. Если можно подлезть, чтобы засверлится, я бы засверлился на возможно макс диаметр, а потом бы травил, чтобы металла меньше было и площади соприкосновения больше, быстрее получится и резьба будет в порядке. Только смотри, это только в алюминие такое катит, если головка чугуний, то только мех способами...


[lex400305]

Гм, любопытно...

[Stanly]

Однако познавательно. Не знал, прям как ликбез.)))

[Felix]

. В FAQ бы эту идею...

[олег капронов]

на vm-е головки алюминиевые. эх, где бы взять только этой кислоты?

[олег капронов]

шпильку победили!
приварили полуавтоматом гайку. с 4 раза пошла!. немного подпортили алюминий, но это ерунда.
затем сверлили d=9мм и метчиками м10 (с 1 по 3-й номер) нарезали резьбу. у токаря заказал 2 ремонтные шпильки.
теперь лягуха снова на ходу

[REX]

а я из головы обломанную шпильку выворачивал с помощью прогревки места где обломалось горелкой...до того как погрел никак не получалось...

[scorp85]

Я когда в молодости работал на закрытом заводе, имел дело с изделиями из нержавейки, там были глухие резьбы при нарезании которых часто ломались метчики, их у нас вытравливали в смеси азотной и ещё не помню какой, смесь называлась "царская водка". Но вот как с алюминием она реагирует не знаю.

[lex400305]

Кажется, азотная и соляная.

[Felix]

.

[i_edgars]

"царская водка"

единственный химикат в котором растворяется золото!
